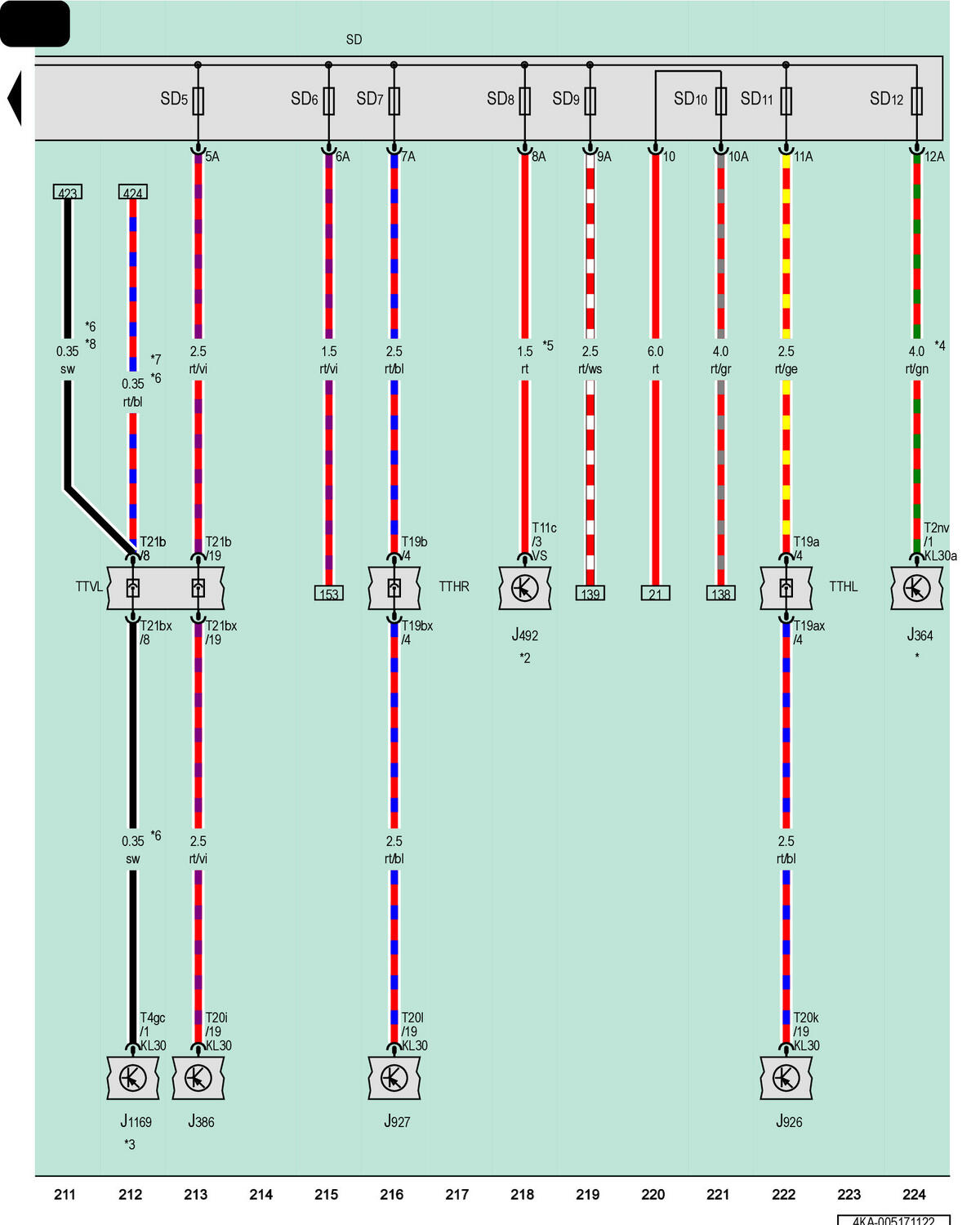

Fuse Panel D
J364
Auxiliary Heater Control Module
J386
Driver Door Control Module
J492
All-Wheel Drive Control Module
J926
Driver Side Rear Door Control Module
J927
Passenger Side Rear Door Control Module
J1169
Near Field Communication Control Module
SD
Fuse Panel D
SD5
Fuse 5 (On Fuse Panel D)
SD6
Fuse 6 (On Fuse Panel D)
SD7
Fuse 7 (On Fuse Panel D)
SD8
Fuse 8 (On Fuse Panel D)
SD9
Fuse 9 (On Fuse Panel D)
SD10
Fuse 10 (On Fuse Panel D)
SD11
Fuse 11 (On Fuse Panel D)
SD12
Fuse 12 (On Fuse Panel D)
T2nv
2-Pin Connector, Brown
T4gc
4-Pin Connector, White
T11c
11-Pin Connector, Black
T19a
19-Pin Connector, Black
T19ax
19-Pin Connector, Black
T19b
19-Pin Connector, Black
T19bx
19-Pin Connector, Black
T20i
20-Pin Connector, White
T20k
20-Pin Connector, White
T20l
20-Pin Connector, White
T21b
21-Pin Connector, Black
T21bx
21-Pin Connector, Black
TTHL
Left Rear Door Coupling Point
TTHR
Right Rear Door Coupling Point
TTVL
Left Front Door Coupling Point
*
Refer to Applicable Wiring Diagram
*2
Refer to Applicable AWD Wiring Diagram
*3
Refer to the Applicable Access/Start Authorization System Wiring Diagram
*4
For Vehicles with a Parking Heater
*5
For AWD Vehicles
*6
For Vehicles with Lock and Start System "Keyless Access"
*7
Omitted as a Running Change
*8
Running Change
