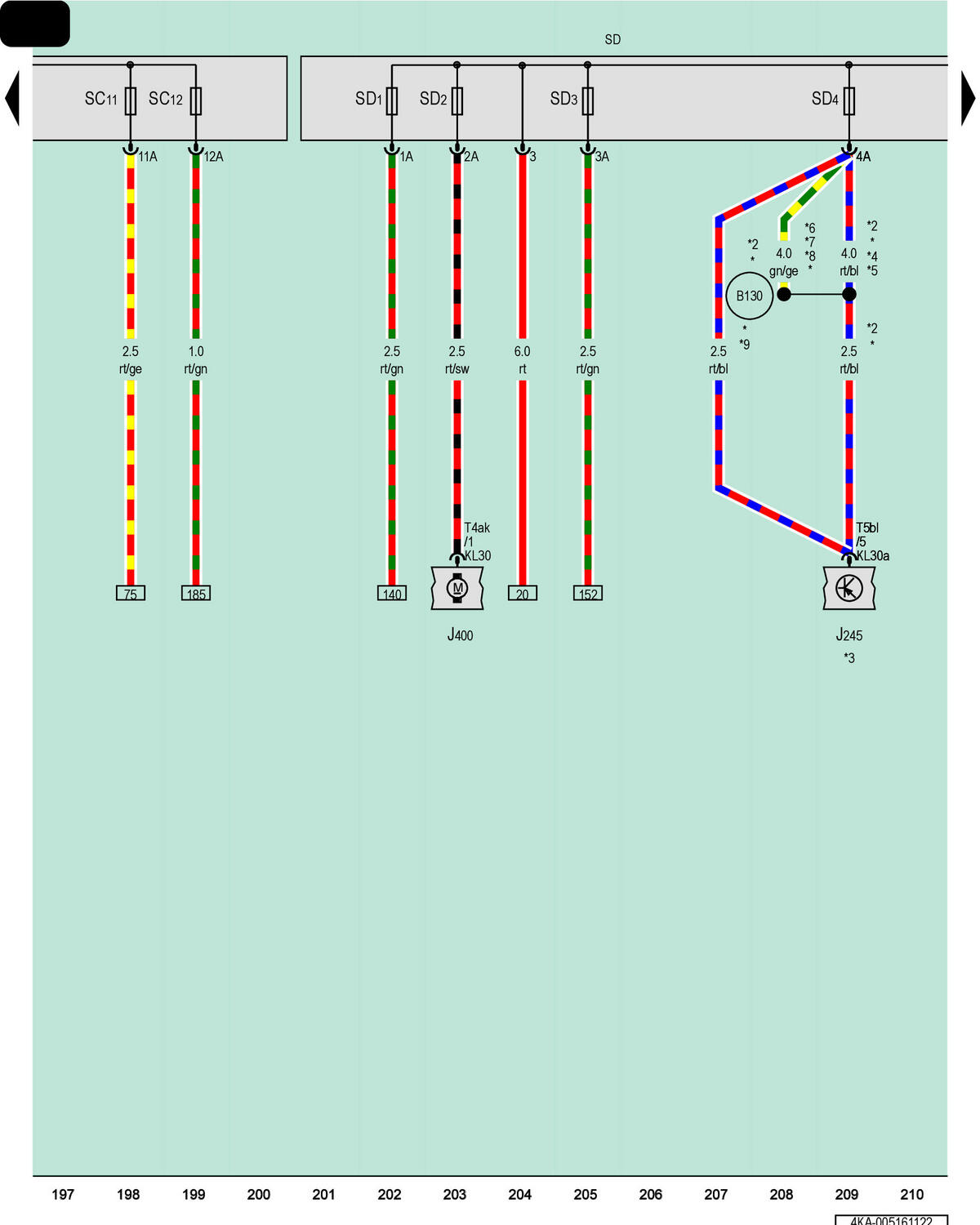

Fuse Panel C, Fuse Panel D
J245
Sunroof Control Module
J400
Wiper Motor Control Module
SC
Fuse Panel C
SC11
Fuse 11 (On Fuse Panel C)
SC12
Fuse 12 (On Fuse Panel C)
SD
Fuse Panel D
SD1
Fuse 1 (On Fuse Panel D)
SD2
Fuse 2 (On Fuse Panel D)
SD3
Fuse 3 (On Fuse Panel D)
SD4
Fuse 4 (On Fuse Panel D)
T4ak
4-Pin Connector, Black
T5bl
5-Pin Connector, Black
B130
Sunroof Connection (in Interior Wiring Harness)
*
For Vehicles with Panorama Sunroof
*2
Through August 2021
*3
Refer to Applicable Wiring Diagram
*4
Through November 2020
*5
From March 2021
*6
From November 2020
*7
Through March 2021
*8
For Vehicles Without China Equipment
*9
From August 2021
