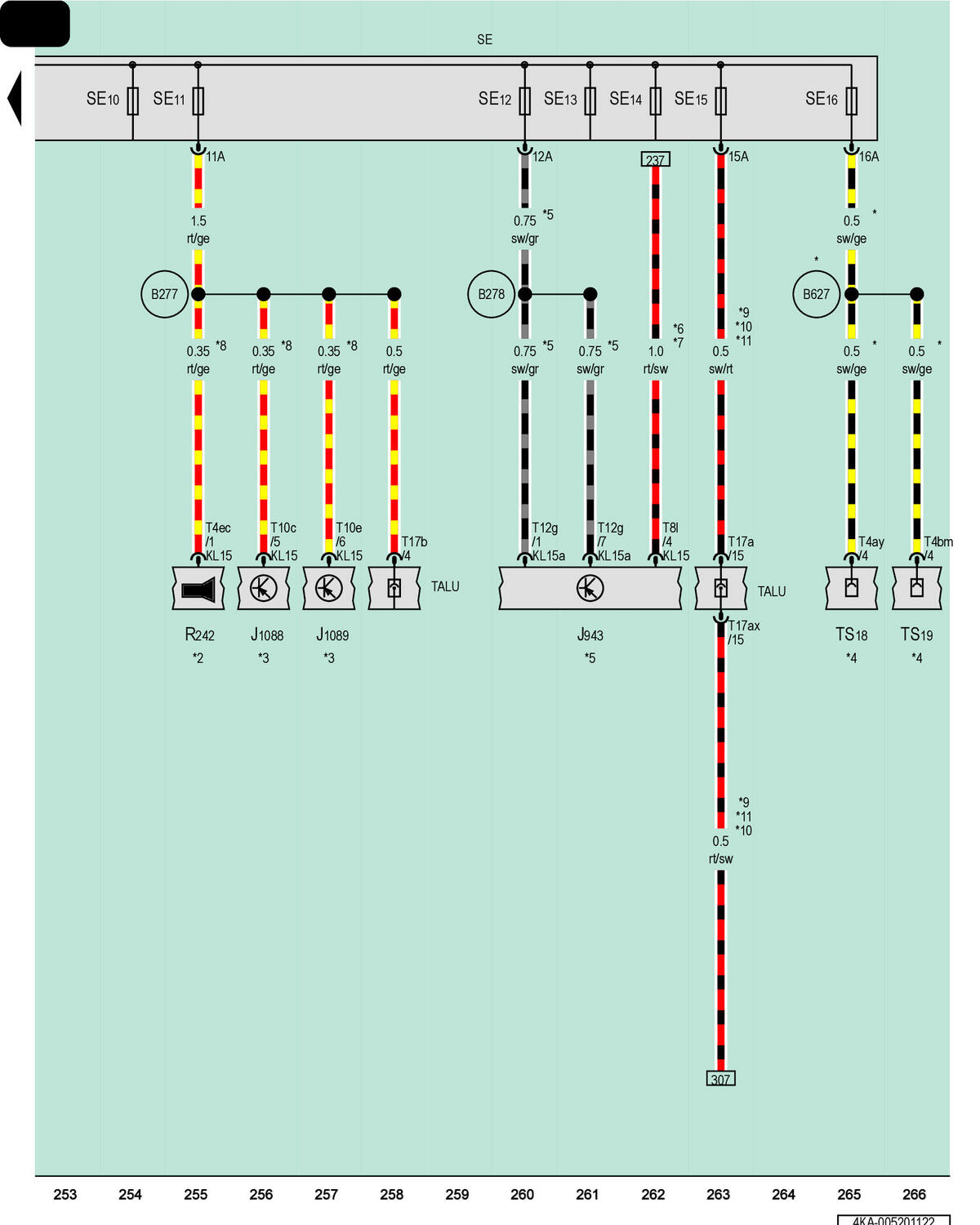

Engine Sound Generator Control Module, Fuse Panel E
J943
Engine Sound Generator Control Module
J1088
Control Module for Left Front Object Detection Radar Sensor
J1089
Control Module for Right Front Object Detection Radar Sensor
R242
Driver Assistance Systems Front Camera
SE
Fuse Panel E
SE10
Fuse 10 on Fuse Panel E
SE11
Fuse 11 on Fuse Panel E
SE12
Fuse 12 on Fuse Panel E
SE13
Fuse 13 on Fuse Panel E
SE14
Fuse 14 on Fuse Panel E
SE15
Fuse 15 on Fuse Panel E
SE16
Fuse 16 on Fuse Panel E
T4ay
4-Pin Connector, Black
T4bm
4-Pin Connector, Black
T4ec
4-Pin Connector, Black
T8l
8-Pin Connector, Black
T10c
10-Pin Connector, Black
T10e
10-Pin Connector, Black
T12g
12-Pin Connector, Black
T17a
17-Pin Connector, White
T17ax
17-Pin Connector, White
T17b
17-Pin Connector, Blue
TALU
Coupling Point on Left A-Pillar, Bottom
TS18
Driver Seat Coupling Point
TS19
Front Passenger Seat Coupling Point
B277
Positive Connection 1 (15a) (in Main Wiring Harness)
B278
Positive Connection 2 (15a) (in Main Wiring Harness)
B627
Positive Connection 3 (15) (in Main Wiring Harness)
*
For Vehicles with Rear Seat Entertainment (RSE)
*2
Refer to the Applicable Driver Assistance Systems Front Camera Wiring Diagram
*3
Refer to Applicable Wiring Diagram
*4
Refer to the Applicable Multimedia System Wiring Diagram
*5
For Vehicles with Engine/Motor Sound Generation
*6
For Vehicles with Diesel Engine
*7
For Vehicles with 48 V System
*8
For Driver Assistance System
*9
Depending on Equipment
*10
From June 2021
*11
Optional Equipment
