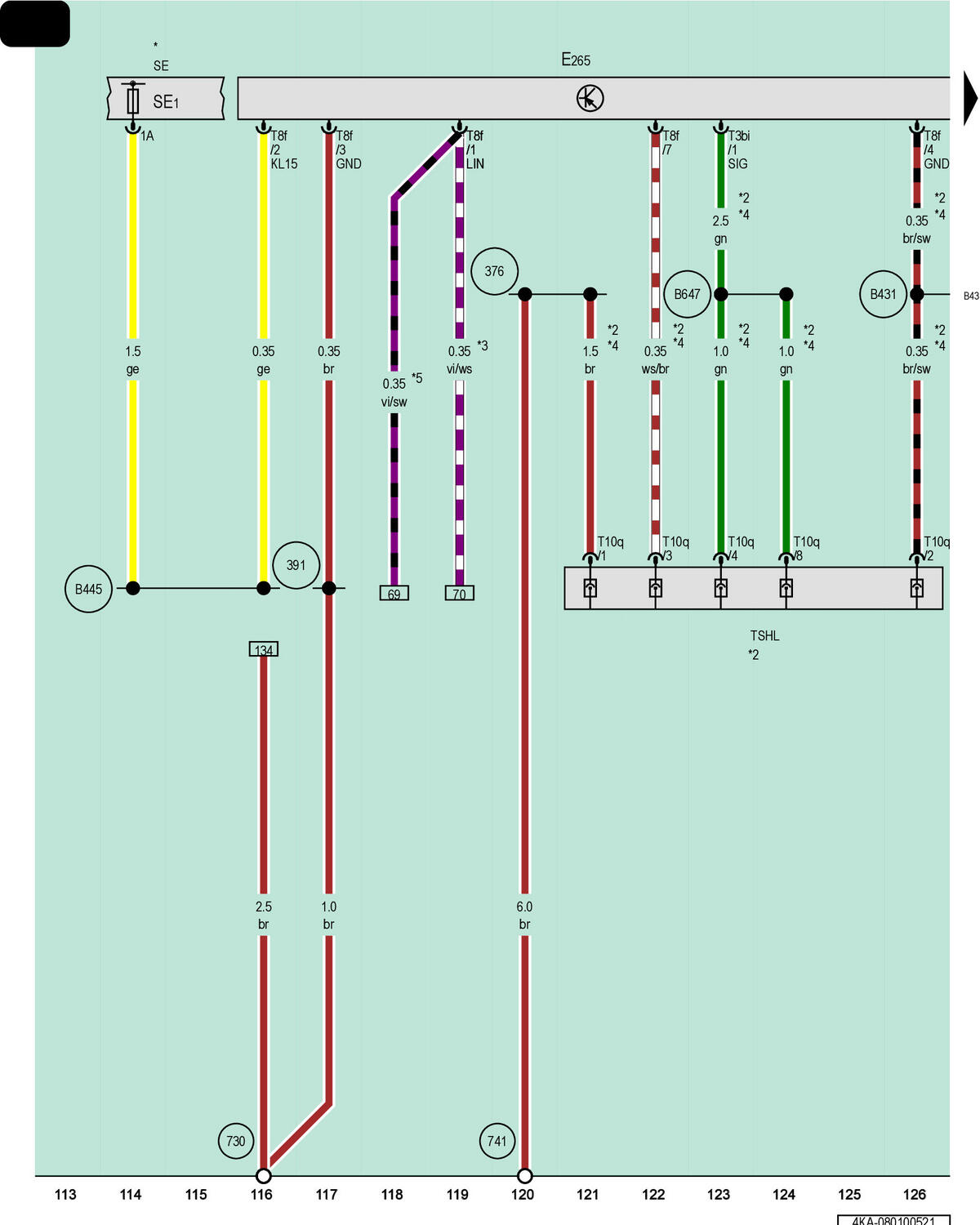

Rear A/C Display Control Head
E265
Rear A/C Display Control Head
SE
Fuse Panel E
SE1
Fuse 1 on Fuse Panel E
T3bi
3-Pin Connector, Black
T8f
8-Pin Connector, Black
T10q
10-Pin Connector, White
TSHL
Left Rear Seat Coupling Station
376
Ground Connection 11 (in Main Wiring Harness)
391
Ground Connection 26 (in Main Wiring Harness)
730
Ground Connection 1 on Right Rear Wheel Housing
741
Ground Connection Under Left Front Seat
B431
Seat Heating Connection (in Main Wiring Harness)
B445
OBD Connection 2 (in Main Wiring Harness)
B647
Heated Seat Connection 4 (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuse Positions
*2
Refer to the Applicable Wiring Diagram for Rear Heated Seats
*3
Omitted as a Running Change
*4
For Vehicles with Heated Rear Seats
*5
Running Change

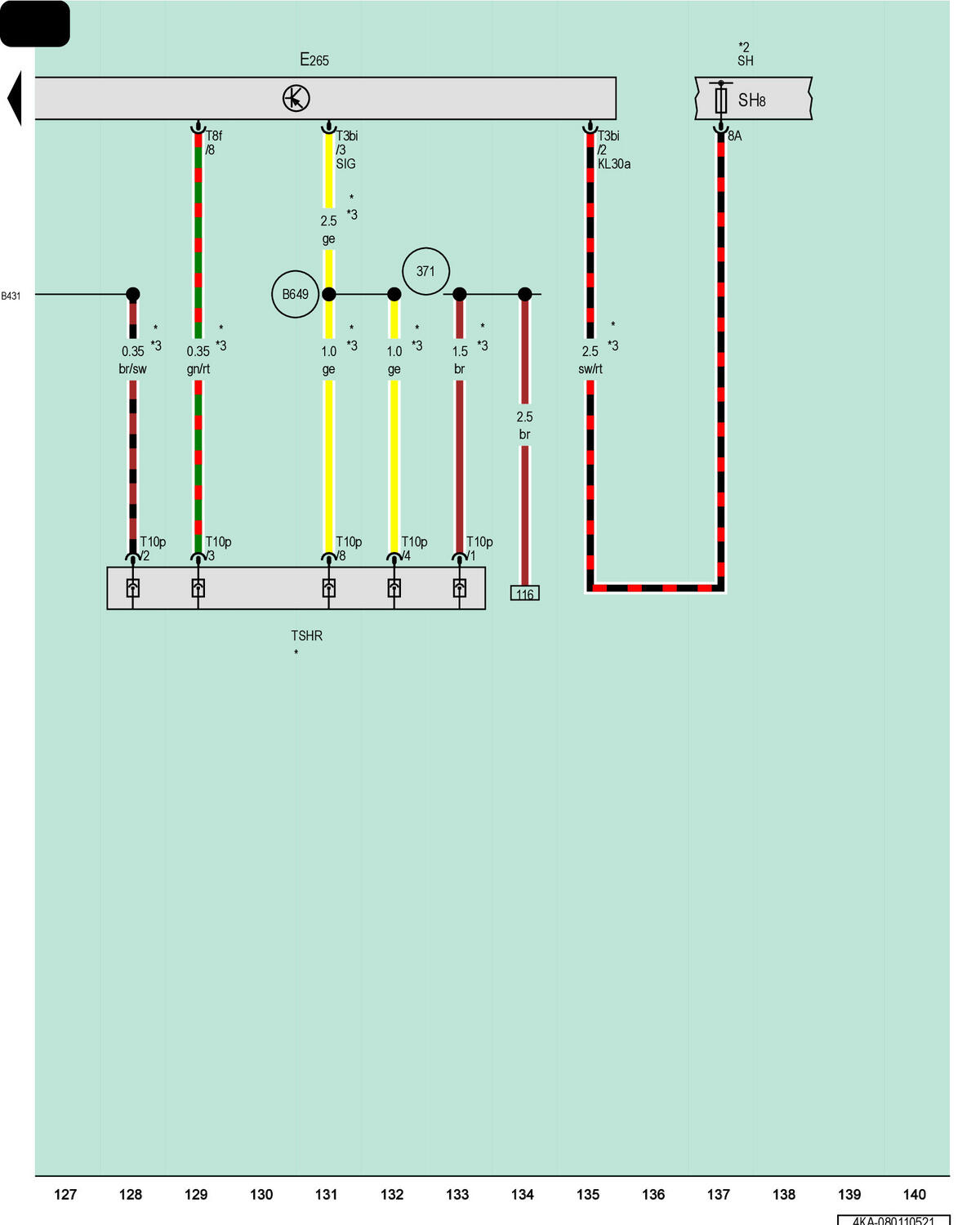

E265
Rear A/C Display Control Head
SH
Fuse Panel H
SH8
Fuse 8 on Fuse Panel H
T3bi
3-Pin Connector, Black
T8f
8-Pin Connector, Black
T10p
10-Pin Connector, White
TSHR
Right Rear Seat Coupling Station
371
Ground Connection 6 (in Main Wiring Harness)
B431
Seat Heating Connection (in Main Wiring Harness)
B649
Heated Seat Connection 6 (in Main Wiring Harness)
*
Refer to the Applicable Wiring Diagram for Rear Heated Seats
*2
Refer to Applicable Wiring Diagram for Fuse Positions
*3
For Vehicles with Heated Rear Seats
