Home >> Audi >> 2024 >> A7 Quattro Premium >> Repair and Diagnosis >> Electrical >> Wiring Diagrams >> OEM Wiring Diagrams 2.9L Gasoline Engine , DKMB >> OEM Wiring Diagrams 2.9L Gasoline Engine, DKMB >> Oxygen Sensor 1 After Catalytic Converter, Oxygen Sensor 2 After Catalytic Converter, Engine/Motor Control Module

Oxygen Sensor 1 After Catalytic Converter, Oxygen Sensor 2 After Catalytic Converter, Engine/Motor Control Module

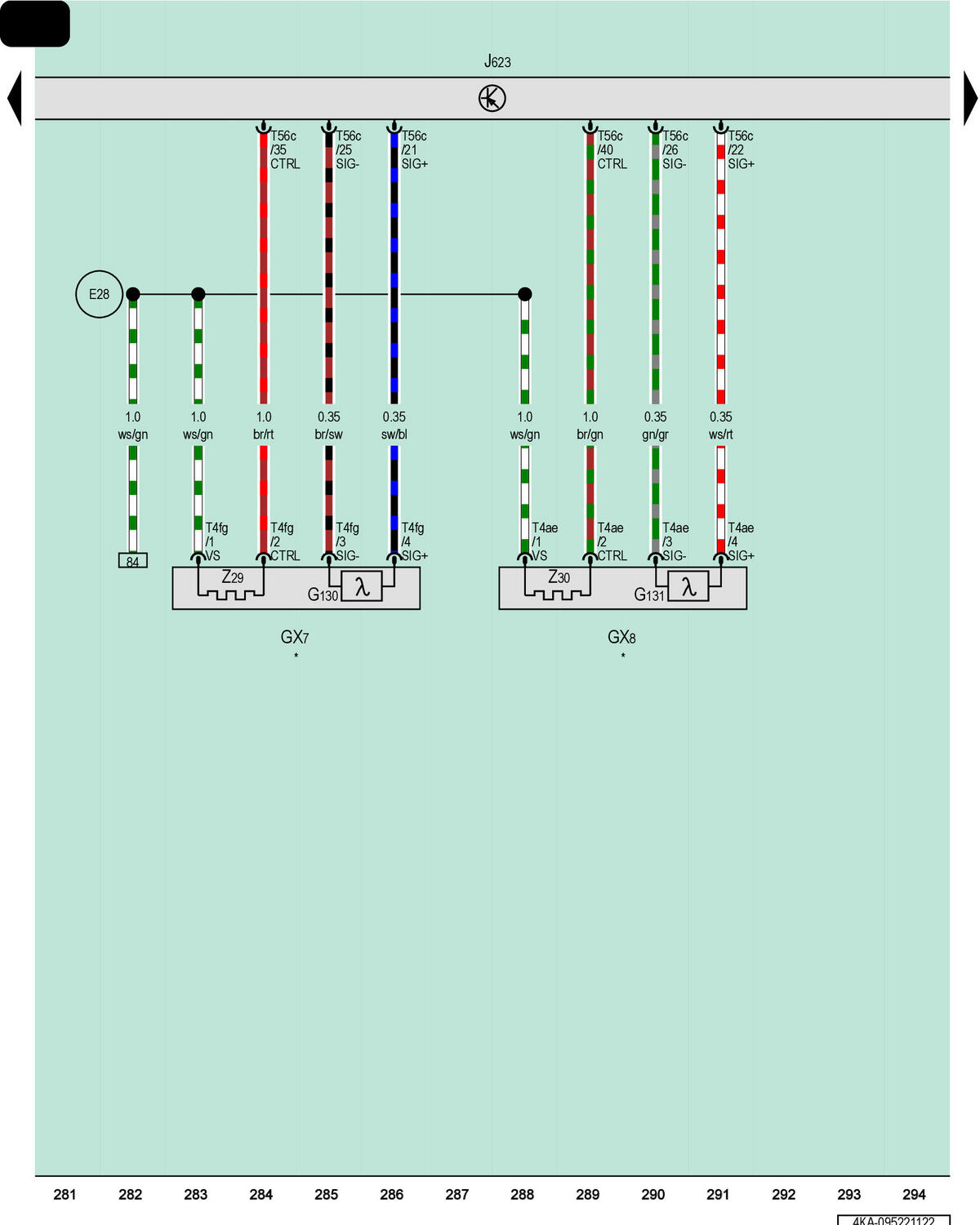

GWW4KA-095221122Courtesy of AUDI OF AMERICA, LLC

GX7

Oxygen Sensor 1 After Catalytic Converter

GX8

Oxygen Sensor 2 After Catalytic Converter

G130

Oxygen Sensor After Catalytic Converter

G131

Oxygen Sensor 2 After Catalytic Converter

J623

Engine/Motor Control Module

T4ae

4-Pin Connector, Black

T4fg

4-Pin Connector, Black

T56c

56-Pin Connector, Black, Blue

Z29

Heater for Oxygen Sensor 1 After Catalytic Converter

Z30

Heater for Oxygen Sensor 2 After Catalytic Converter

E28

Oxygen Sensor Heater Connection (in Motronic Multiform Fuel Injection Wiring Harness)

Pre-Wired Component
