Left Led Headlamp Power Output Module 1, Vehicle Electrical System Control Module, Left Daytime Running Lamp And Position Lamp Led Module, Left Front Headlamp, Left Low Beam Headlamp Bulb, Left High Beam Headlamp Bulb, Left Stationary Cornering Lamp, Left Front Dynamic Turn Signal, Left Headlamp Range Control Adjustment Motor

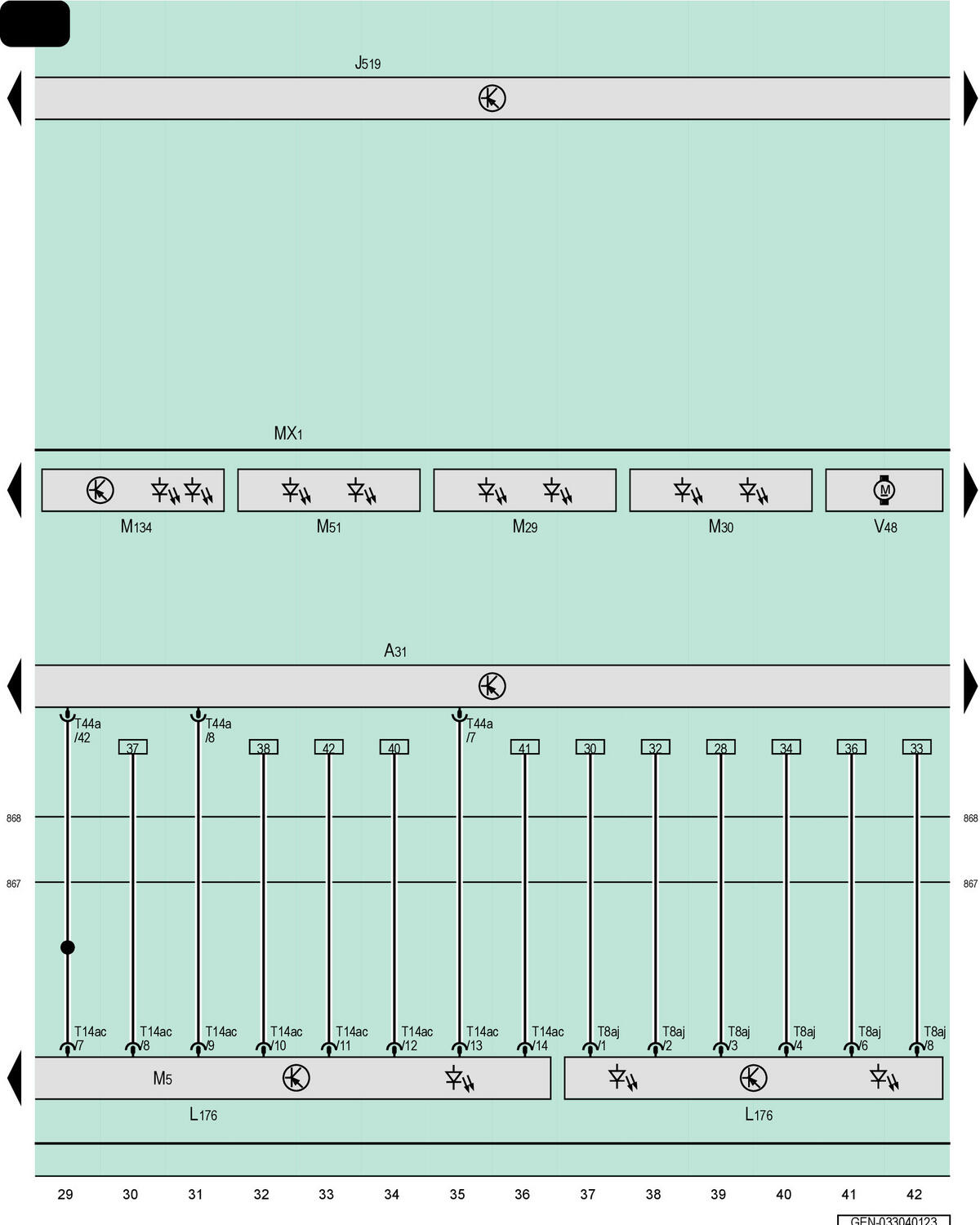

GWWGEN-033040123Courtesy of AUDI OF AMERICA, LLC

A31

Left LED Headlamp Power Output Module 1

J519

Vehicle Electrical System Control Module

L176

Left Daytime Running Lamp and Position Lamp LED Module

MX1

Left Front Headlamp

M5

Left Front Turn Signal Bulb

M29

Left Low Beam Headlamp Bulb

M30

Left High Beam Headlamp Bulb

M51

Left Stationary Cornering Lamp

M134

Left Front Dynamic Turn Signal

T8aj

8-Pin Connector

T14ac

14-Pin Connector

T44a

44-Pin Connector

V48

Left Headlamp Range Control Adjustment Motor
