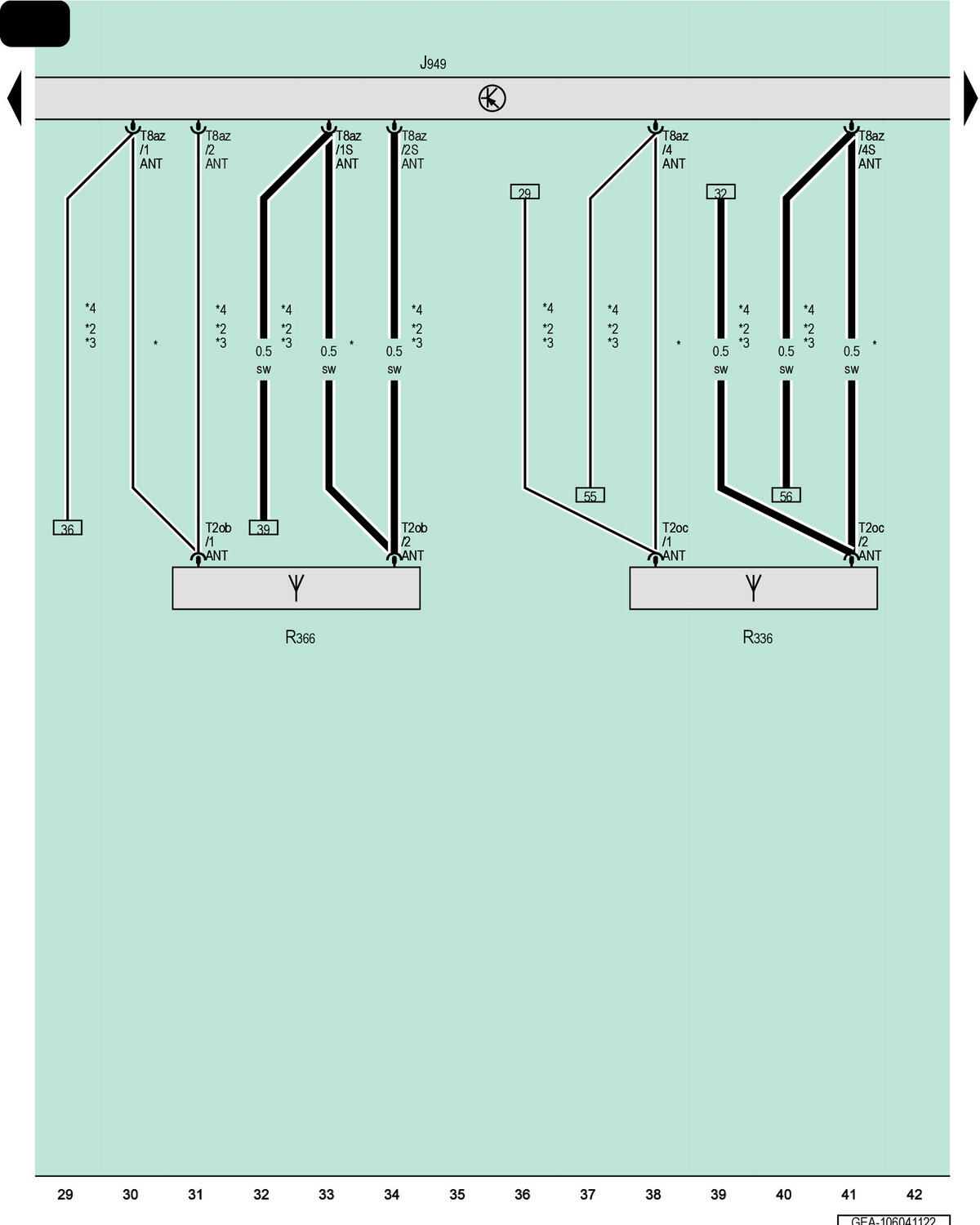

Control Module For Emergency Call Module And Communication Unit, Wireless Data Transfer Antenna, Wireless Data Transfer Antenna 2

GWWGEA-106041122Courtesy of AUDI OF AMERICA, LLC

J949

Control Module for Emergency Call Module and Communication Unit

R336

Wireless Data Transfer Antenna

R366

Wireless Data Transfer Antenna 2

T2ob

2-Pin Connector, Gray

T2oc

2-Pin Connector, Naturally Cloudy

T8az

8-Pin Connector, White

*

For Vehicles Without External Vehicle Communication

*2

For Vehicles with China Equipment

*3

From June 2021

*4

For Vehicles with External Vehicle Communication
