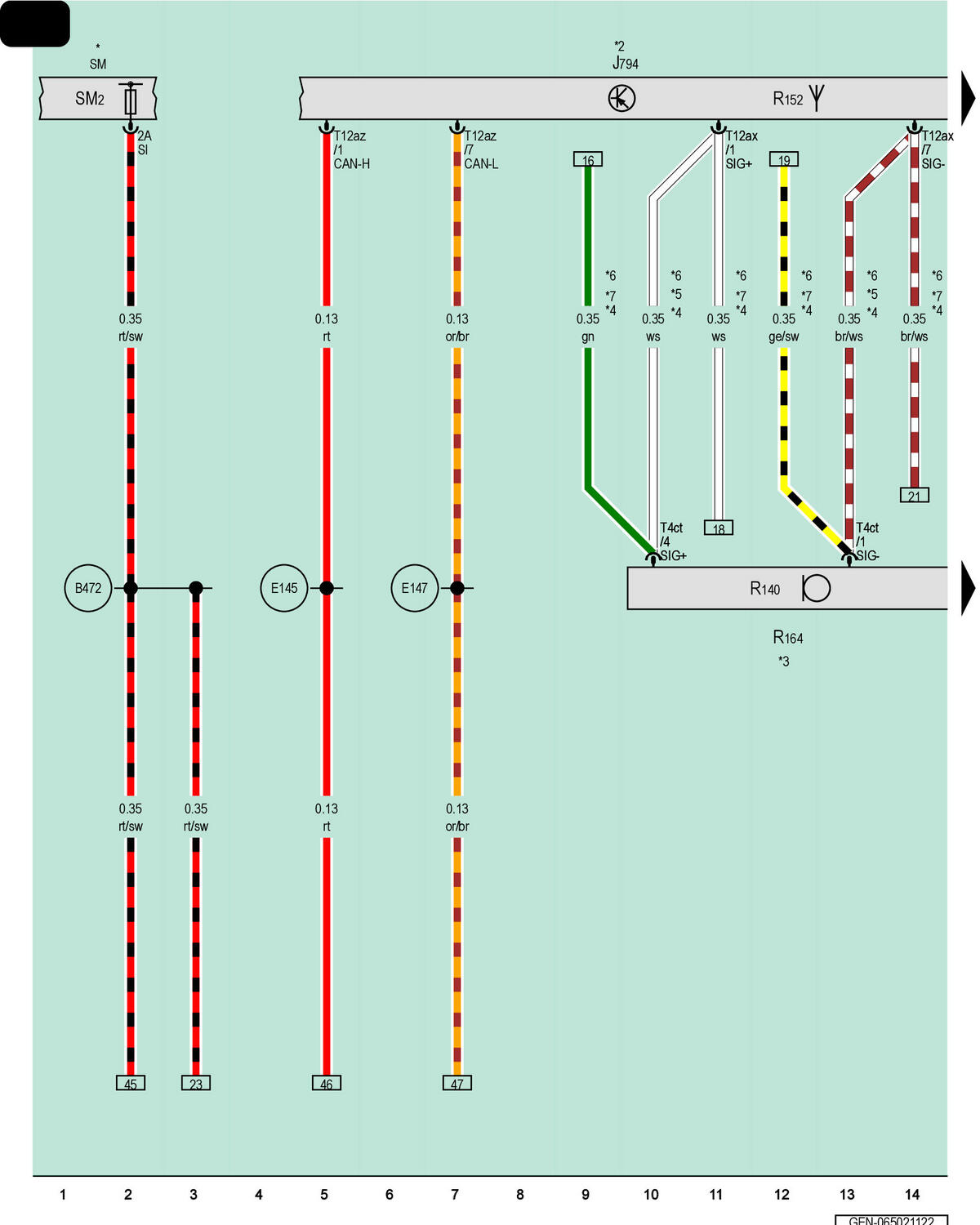

Information Electronics Control Module 1, Microphone Unit In Front Roof Module
J794
Information Electronics Control Module 1
R140
Left Front Microphone
R152
Bluetooth Antenna
R164
Microphone Unit in Front Roof Module
SM
Fuse Panel M
SM2
Fuse 2 on Fuse Panel M
T4ct
4-Pin Connector, Gray
T12ax
12-Pin Connector, Blue
T12az
12-Pin Connector, Gray
B472
Connection 8 (in Main Wiring Harness)
E145
Connection 1 (CAN Bus Information Electronics Control Module 1, High)
E147
Connection 1 (CAN Bus Information Electronics Control Module 1, Low)
*
Refer to Applicable Wiring Diagram for Fuse Positions
*2
Refer to Applicable MMI (Information Electronics) Wiring Diagram
*3
Refer to Applicable Emergency Call Module Wiring Diagram
*4
For Vehicles Without Emergency Call Module
*5
For LHD Vehicles
*6
Through August 2020
*7
For RHD Vehicles
