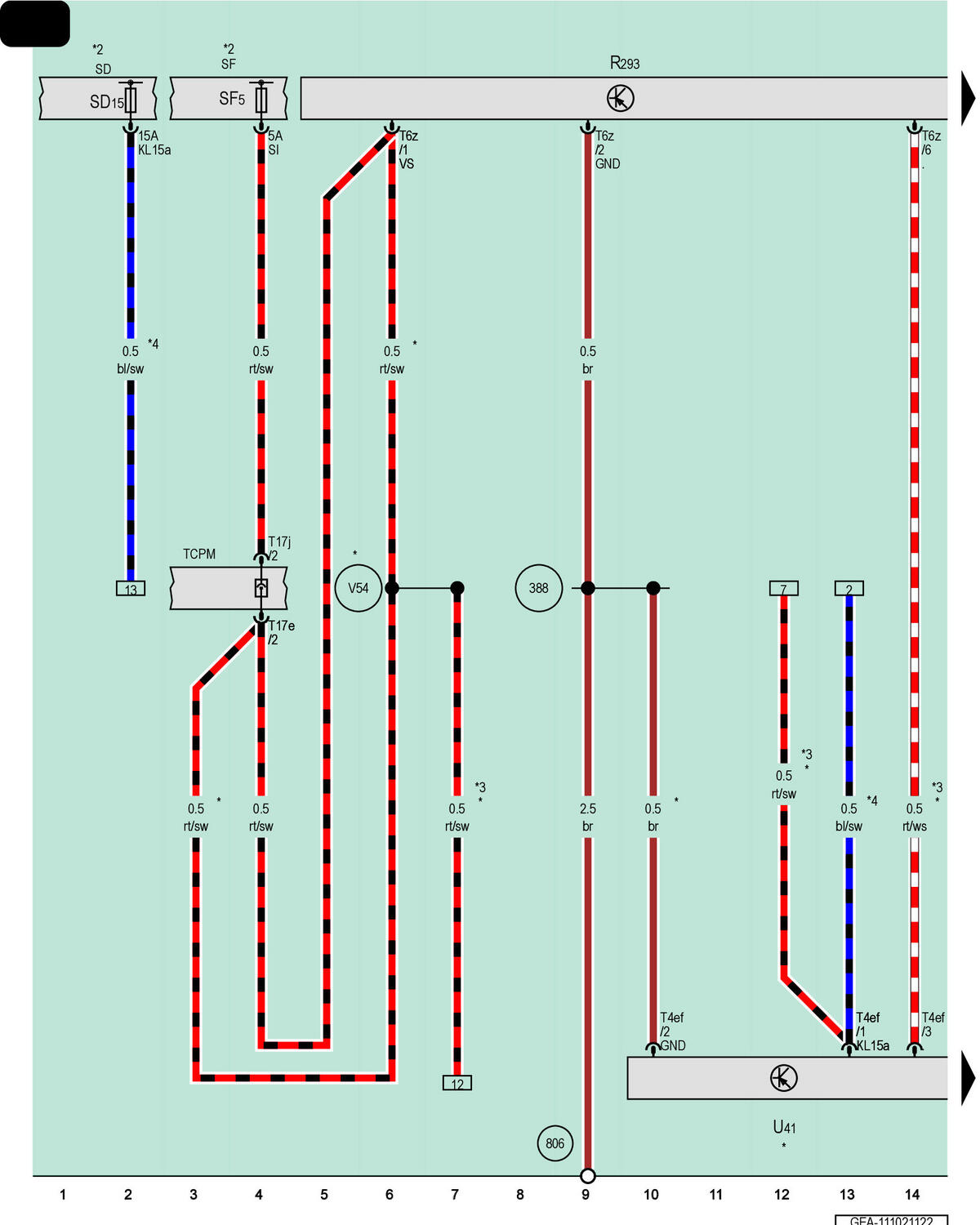

USB Distributor, USB Connection 1
R293
USB Distributor
SD
Fuse Panel D
SF
Fuse Panel F
SF5
Fuse 5 (On Fuse Panel F)
SD15
Fuse 15 (On Fuse Panel D)
T4ef
4-Pin Connector, Red
T6z
6-Pin Connector, Black
T17e
17-Pin Connector, Black
T17j
17-Pin Connector, Black
TCPM
Coupling Point on Instrument Panel, Center
U41
USB Connection 1
388
Ground Connection 23 (in Main Wiring Harness)
806
Ground Connection 4 on Center Tunnel
V54
Telephone Connection 1 (in Main Wiring Harness)
*
For Vehicles with External Audio Source Connection - Audi Music Interface
*2
Refer to Applicable Wiring Diagram for Fuse Positions
*3
Through June 2021
*4
From June 2021
