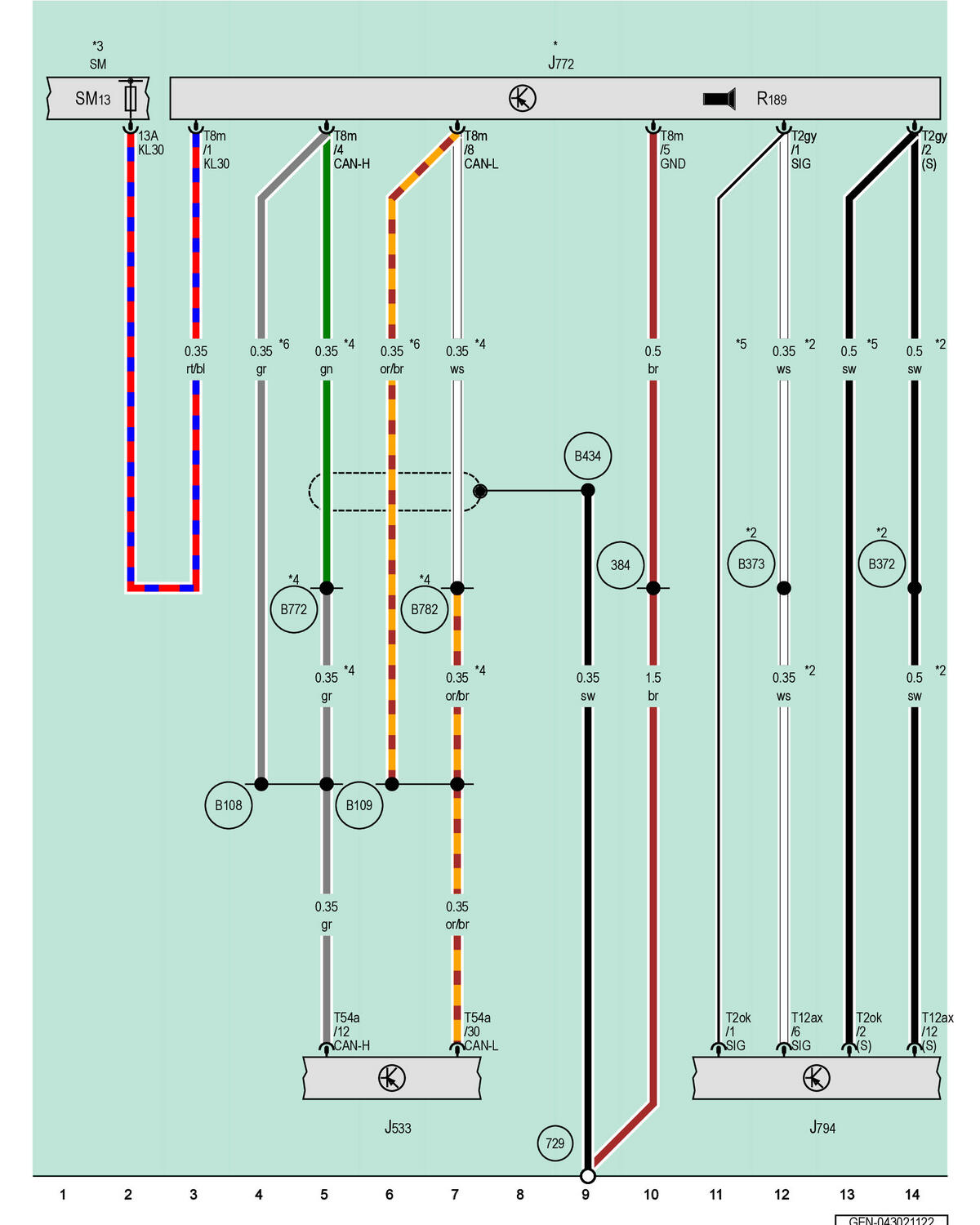

Rearview Camera System Control Module, Rearview Camera
J533
Data Bus on Board Diagnostic Interface
J772
Rearview Camera System Control Module
J794
Information Electronics Control Module 1
R189
Rearview Camera
SM
Fuse Panel M
SM13
Fuse 13 on Fuse Panel M
T2gy
2-Pin Connector, Gray
T2ok
2-Pin Connector, Green
T8m
8-Pin Connector, Black
T12ax
12-Pin Connector, Blue
T54a
54-Pin Connector, Black
384
Ground Connection 19 (in Main Wiring Harness)
729
Ground Connection on Left Rear Wheel Housing
B108
CAN Bus Extended High Connection 1 (in Main Wiring Harness)
B109
CAN Bus Extended Low Connection 1 (in Main Wiring Harness)
B372
Antenna Connection 2 (in Main Wiring Harness)
B373
Antenna Connection 3 (in Main Wiring Harness)
B434
Shielding Connection 1 (in Main Wiring Harness)
B772
CAN Bus Extended High Connection 4 (in Main Wiring Harness)
B782
CAN Bus Extended Low Connection 4 (in Main Wiring Harness)
*
Pre-Wired Component
*2
Through August 2020
*3
Refer to Applicable Wiring Diagram for Fuse Positions
*4
Through June 2021
*5
From August 2020
*6
From June 2021
