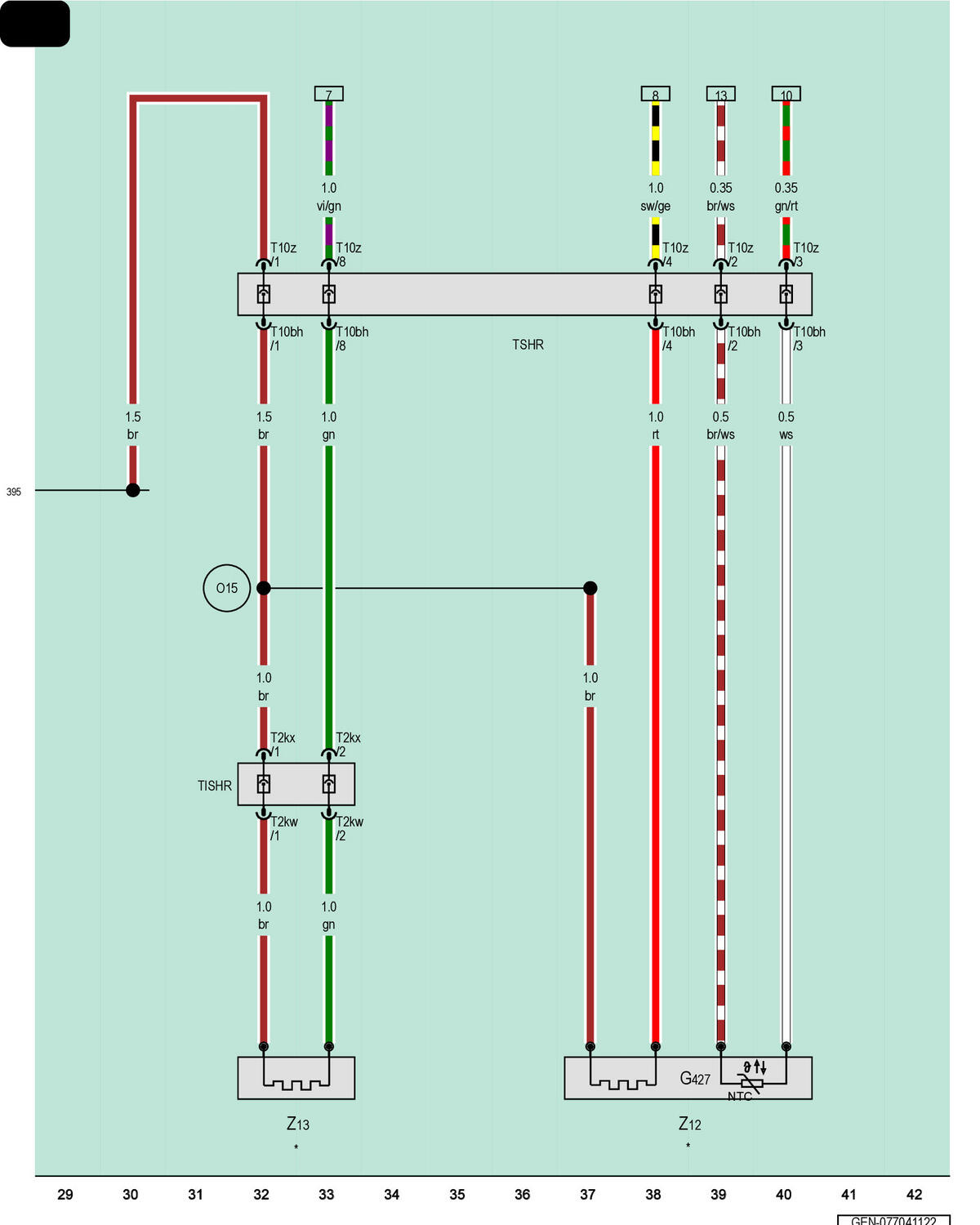

Right Rear Bench Seat Heating Element, Right Rear Backrest Heating Element

GWWGEN-077041122Courtesy of AUDI OF AMERICA, LLC

G427

Passenger Side Rear Seat Temperature Sensor

T2kw

2-Pin Connector, Black

T2kx

2-Pin Connector, Black

T10bh

10-Pin Connector, White

T10z

10-Pin Connector, White

TISHR

Coupling Point in Right Rear Seat

TSHR

Right Rear Seat Coupling Station

Z12

Right Rear Bench Seat Heating Element

Z13

Right Rear Backrest Heating Element

395

Ground Connection 30 (in Main Wiring Harness)

O15

Connection 4 (in Heated Seats Wiring Harness)

*

Pre-Wired Component
