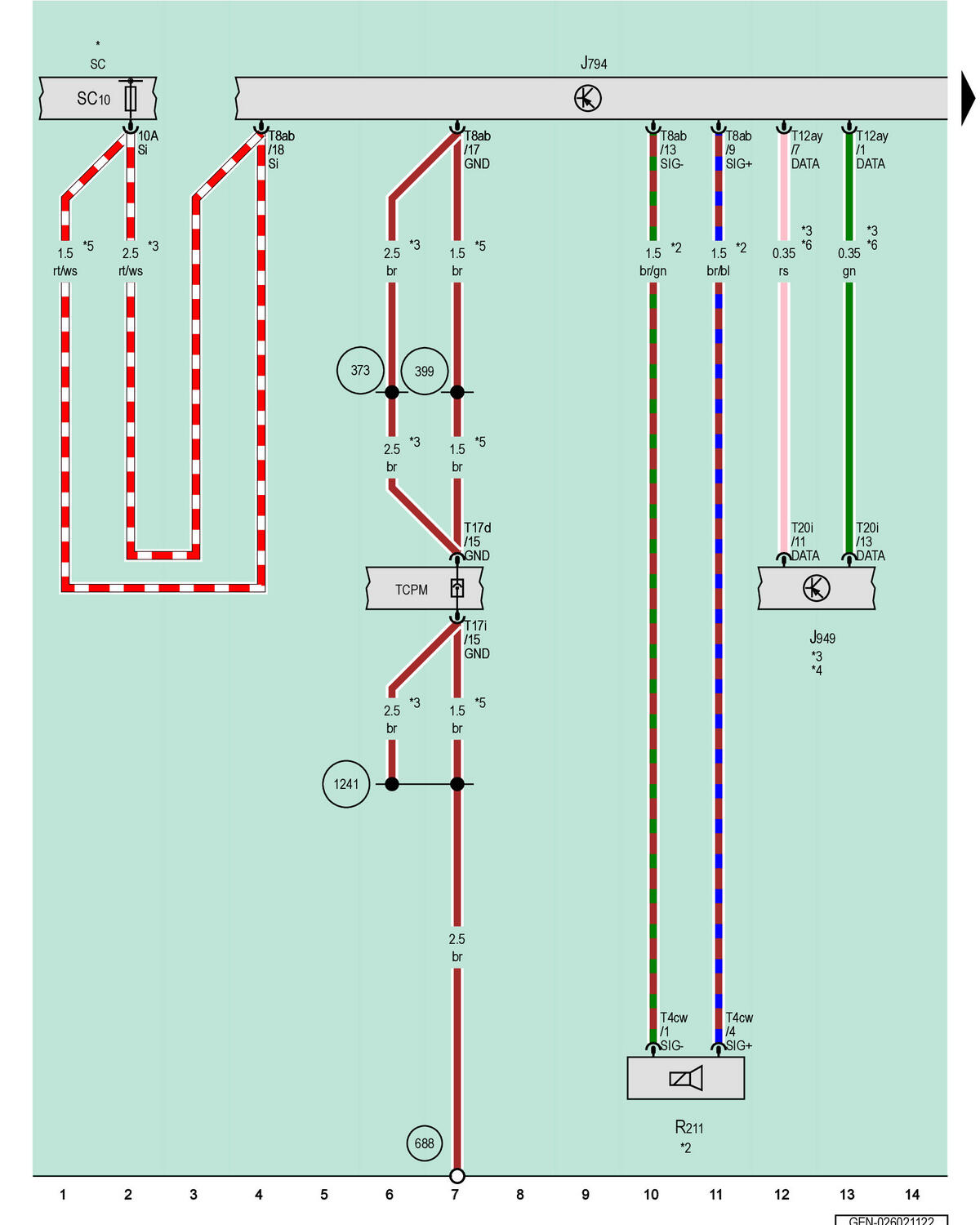

Information Electronics Control Module 1, Subwoofer
J794
Information Electronics Control Module 1
J949
Control Module for Emergency Call Module and Communication Unit
R211
Subwoofer
SC
Fuse Panel C
SC10
Fuse 10 (On Fuse Panel C)
T4cw
4-Pin Connector, Brown
T8ab
8-Pin Connector, Black
T12ay
12-Pin Connector, Green
T17d
17-Pin Connector, White
T17i
17-Pin Connector, White
T20i
20-Pin Connector, Naturally Cloudy
TCPM
Coupling Point on Instrument Panel, Center
373
Ground Connection 8 (in Main Wiring Harness)
399
Ground Connection 34 (in Main Wiring Harness)
688
Ground Connection 2 on Center Tunnel
1241
Ground Connection 9 (in Instrument Panel Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuse Positions
*2
For Vehicles with Standard Sound System
*3
From June 2020
*4
Refer to Applicable Communication Wiring Diagram
*5
Through June 2020
*6
Audio Bus Data Bus Wire
