Overview - Instrument Panel

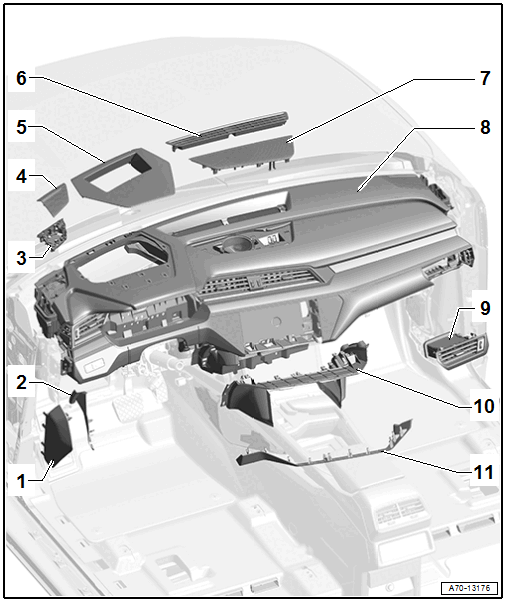

Overview - Instrument panel cover and attachments
- Instrument Panel Side Cover
- Side Upper Cover
- Speaker Mount
- Refer to Speaker Mount, Removing and Installing .
- Outer Speaker Trim
- Refer to Speaker Trim, Removing and Installing .
- Windshield Projection Cover
- Installed depending on vehicle equipment
- Refer to Instrument Panel/Windshield Projection (Head-Up Display) Cover, Removing and Installing .
- Front Center Defroster Vent
- Center Speaker Trim
- Refer to Speaker Trim, Removing and Installing .
- Instrument Panel
- Refer to Instrument Panel, Removing and Installing .
- Front Passenger Side Outer Instrument Panel Vent
- Center Tunnel Instrument Panel Cover
- Center Instrument Panel Cover

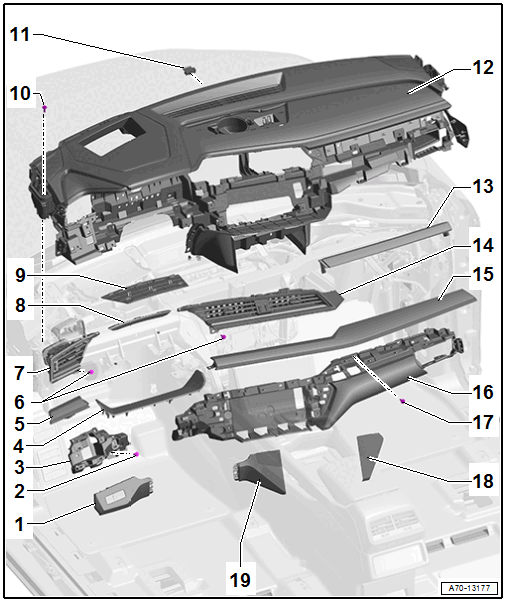

Overview - instrument panel decorative trim and attachments
- Driver Side Instrument Panel Trim
- Bolt
- Quantity: 3
- 3 Nm
- Driver Side Instrument Panel Trim Carrier
- Trim Under Instrument Cluster
- Driver Side Instrument Panel Decorative Trim
- Bolt
- 3 Nm
- Driver Side Outer Instrument Panel Vent
- Instrument Panel Vent Gap Cover
- Trim Above Instrument Cluster
- Bolt
- Quantity: 9
- Refer to Fig 3
- Rubber Buffer
- Quantity: 3
- Instrument Panel
- Refer to Instrument Panel, Removing and Installing .
- Front Passenger Side Front Instrument Panel Decorative Trim
- Center Vent
- Refer to Center Vent, Removing and Installing .
- Front Passenger Side Instrument Panel Decorative Trim
- Front Passenger Side Instrument Panel Trim Carrier
- Bolt
- Quantity: 10
- Refer to Fig 4
- Center Instrument Panel Right Trim
- Center Instrument Panel Left Trim

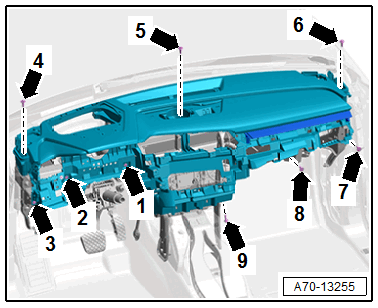

Crossmember on instrument panel - tightening specifications and sequence
| Step | Bolt | Tightening Specification |
|---|---|---|
| 1. | -1- through -9- | Install all the way by hand |
| 2 | -1- through -9- | 3 Nm |

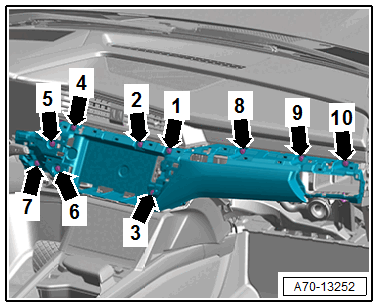

Instrument panel support trim - tightening specification and sequence
| Step | Bolt | Tightening Specification |
|---|---|---|
| 1. | -1- through -10- | Install all the way by hand |
| 2 | -1- through -10- | 3 Nm |
