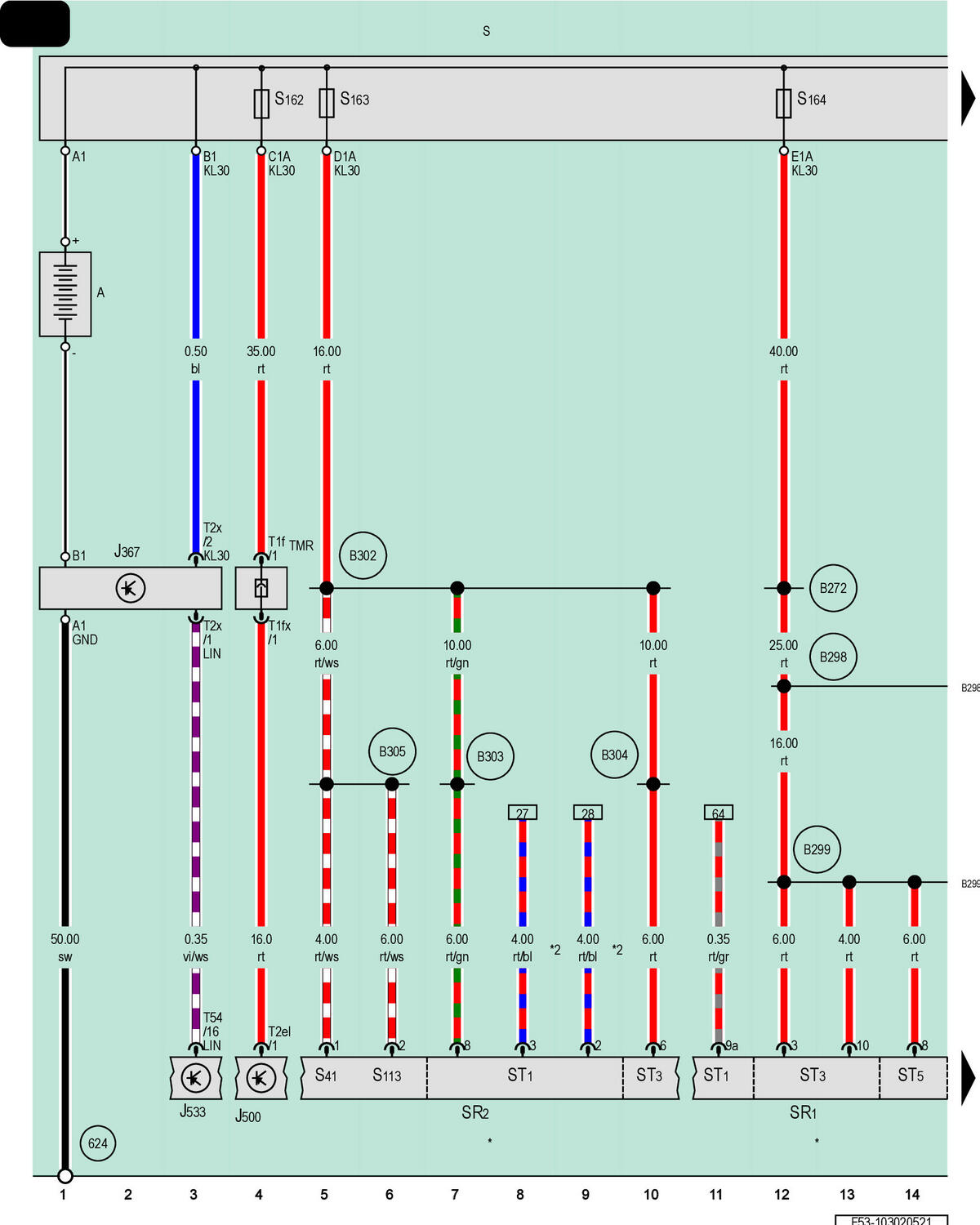

Battery, Battery Monitoring Control Module, Data Bus On Board Diagnostic Interface

GWWF53-103020521Courtesy of AUDI OF AMERICA, LLC

Battery

J367

Battery Monitoring Control Module

J500

Power Steering Control Module

J533

Data Bus on Board Diagnostic Interface

Fuses (On Fuse Panel)

SR1

Relay and Fuse Panel 1

ST1

Fuse Panel 1

SR2

Relay and Fuse Panel 2

ST3

Fuse Panel 3

ST5

Fuse Panel 5

S41

Rear Window Defogger Fuse

S113

Automatic Transmission Control Module Fuse

S162

Fuse 1 (Terminal 30) on Battery Fuse Panel

S163

Fuse 2 (Terminal 30) on Battery Fuse Panel

S164

Fuse 3 (Terminal 30) on Battery Fuse Panel

T1f

1-Pin Connector, Black

T1fx

1-Pin Connector, Black

T2el

2-Pin Connector, Black

T2x

2-Pin Connector, Black

T54

54-Pin Connector, Black

TMR

Coupling Point in Engine/Motor Compartment, Right

624

Ground Connection near Starter Battery

B272

Positive Connection (30) (in Main Wiring Harness)

B298

Positive Connection 2 (30) (in Main Wiring Harness)

B299

Positive Connection 3 (30) (in Main Wiring Harness)

B302

Positive Connection 6 (30) (in Main Wiring Harness)

B303

Positive Connection 7 (30) (in Main Wiring Harness)

B304

Positive Connection 8 (30) (in Main Wiring Harness)

B305

Positive Connection 9 (30) (in Main Wiring Harness)

Refer to Applicable Wiring Diagram for Fuse Positions

*2

For Vehicles with Windshield Defogger
