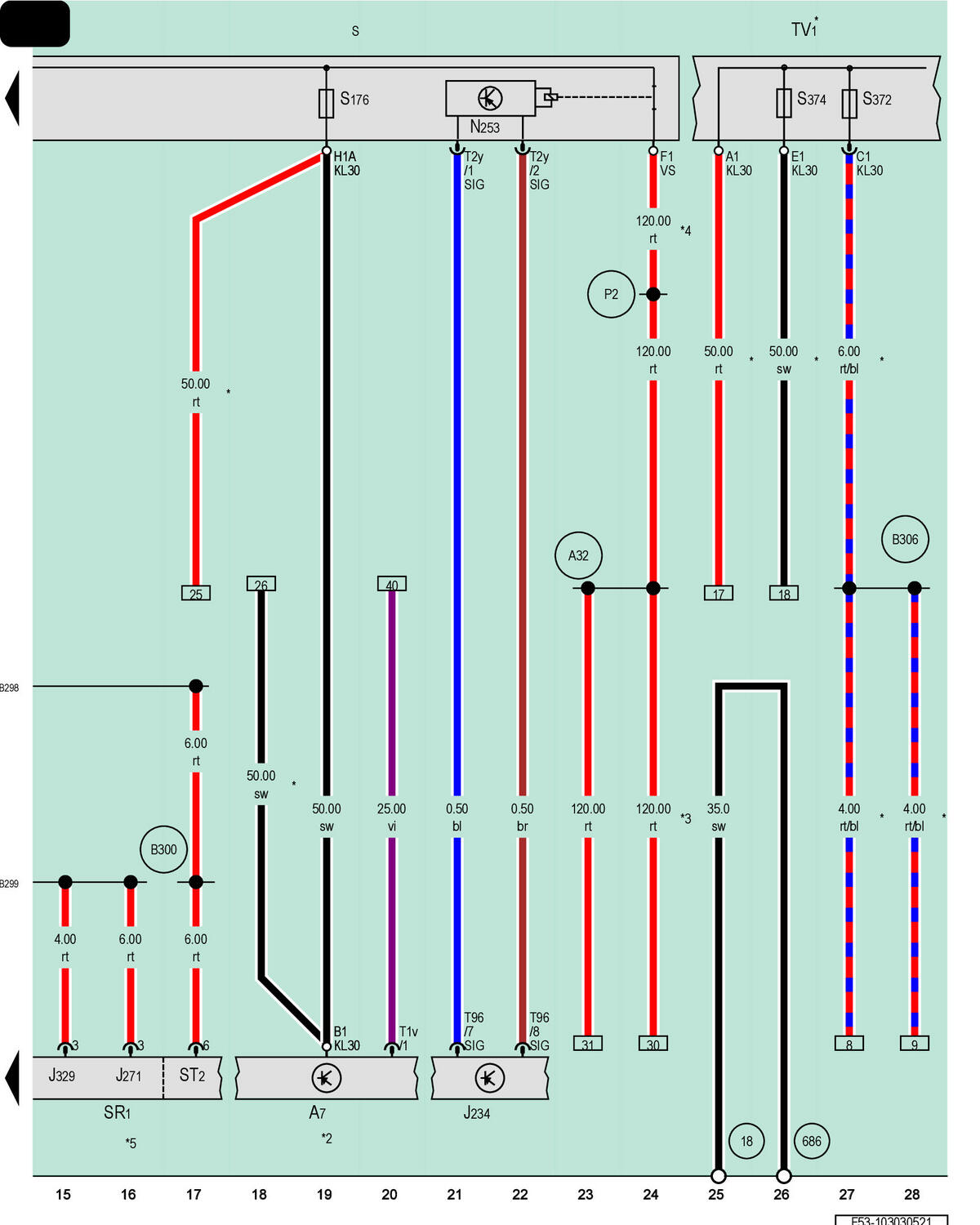

Airbag Control Module, Wire Junction
A7
Voltage Converter, 48 V/12 V
J234
Airbag Control Module
J271
Motronic Engine Control Module Power Supply Relay
J329
Terminal 15 Power Supply Relay
N253
Battery Interrupt Igniter
S
Fuses (On Fuse Panel)
SR1
Relay and Fuse Panel 1
ST2
Fuse Panel 2
S176
Fuse 4 (Terminal 30) on Battery Fuse Panel
S372
Wire Junction Fuse 2
S374
Wire Junction Fuse 4
T1v
1-Pin Connector, Black
T2y
2-Pin Connector, Yellow
TV1
Wire Junction
T96
96-Pin Connector, Yellow
18
Ground Connection on Cylinder Block
686
Ground Connection 2 on Right Front Longitudinal Member
A32
Positive Connection (30) (in Instrument Panel Wiring Harness)
B298
Positive Connection 2 (30) (in Main Wiring Harness)
B299
Positive Connection 3 (30) (in Main Wiring Harness)
B300
Positive Connection 4 (30) (in Main Wiring Harness)
B306
Positive Connection 10 (30) (in Main Wiring Harness)
P2
Positive Connection (30) (in Battery Wiring Harness)
*
For Vehicles with Windshield Defogger
*2
Refer to Applicable Wiring Diagram for 48 Volt System
*3
For Vehicles with Auxiliary Heater
*4
Diameter Depends on Equipment
*5
Refer to Applicable Wiring Diagram for Fuse Positions
