Rear Lid Remote Release Button, Driver Interior Locking Button, Driver Seat Memory Settings Control Head, Interior Monitoring And Vehicle Inclination Deactivation Button, Driver Door Control Module

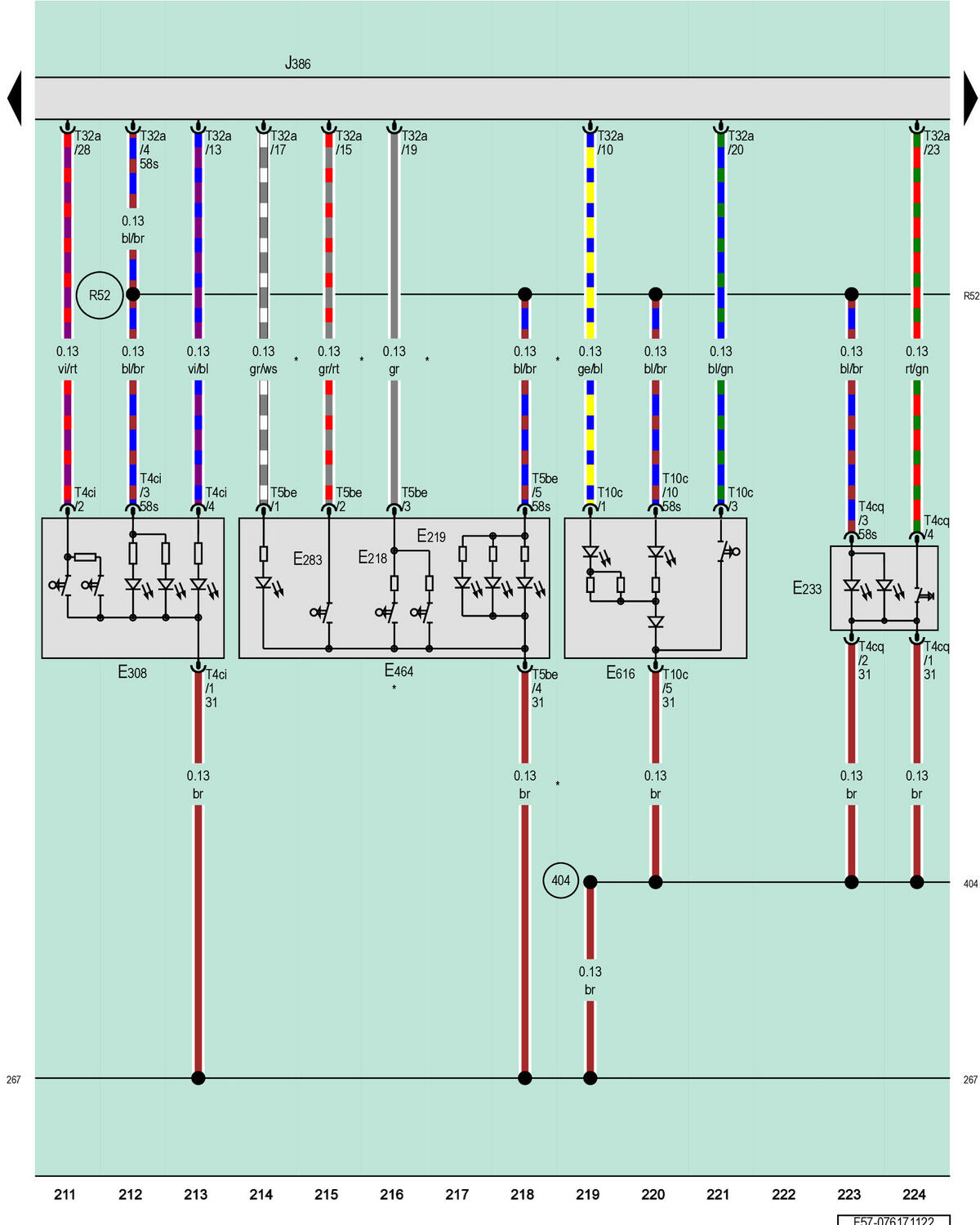

GWWF57-076171122Courtesy of AUDI OF AMERICA, LLC

E218

Memory Seat Position 1 Button

E219

Memory Seat Position 2 Button

E233

Rear Lid Remote Release Button

E283

Driver Seat Memory Button

E308

Driver Interior Locking Button

E464

Driver Seat Memory Settings Control Head

E616

Interior Monitoring and Vehicle Inclination Deactivation Button

J386

Driver Door Control Module

T4ci

4-Pin Connector, Brown

T4cq

4-Pin Connector, Brown

T5be

5-Pin Connector, Black

T10c

10-Pin Connector, Black

T32a

32-Pin Connector, Blue

267

Ground Connection 2 (in Driver Door Wiring Harness)

404

Ground Connection 4 (in Driver Door Wiring Harness)

R52

Connection 58S (in Driver Door Wiring Harness)

Depending on Equipment
