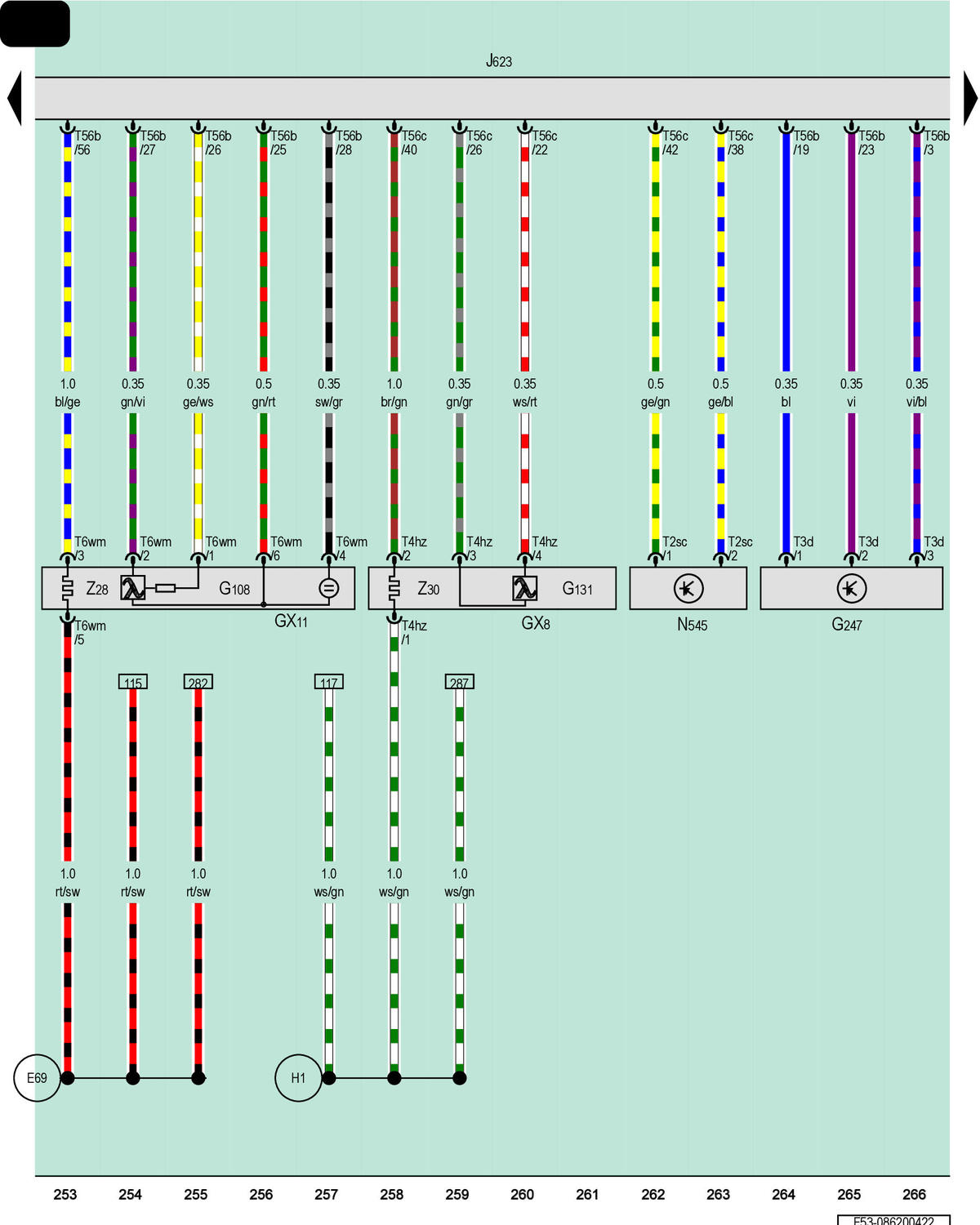

Oxygen Sensor 2 After Catalytic Converter, Oxygen Sensor 2 Before Catalytic Converter, Fuel Pressure Sensor, Engine/Motor Control Module, Cylinder Block Coolant Valve

GWWF53-086200422Courtesy of AUDI OF AMERICA, LLC

GX8

Oxygen Sensor 2 After Catalytic Converter

GX11

Oxygen Sensor 2 Before Catalytic Converter

G108

Heated Oxygen Sensor 2

G131

Oxygen Sensor 2 After Catalytic Converter

G247

Fuel Pressure Sensor

J623

Engine/Motor Control Module, In the Engine/Motor Compartment, Left Front

N545

Cylinder Block Coolant Valve

T2sc

2-Pin Connector, Black

T3d

3-Pin Connector, Black

T4hz

4-Pin Connector, Black

T6wm

6-Pin Connector, Black

T56b

56-Pin Connector, Black, White

T56c

56-Pin Connector, Black, Blue

Z28

Oxygen Sensor 2 Heater

Z30

Heater for Oxygen Sensor 2 After Catalytic Converter

E69

Oxygen Sensor Heater Connection 2 (in Motronic Multiform Fuel Injection Wiring Harness)

H1

Positive Connection (in Oxygen Sensor Wiring Harness)
