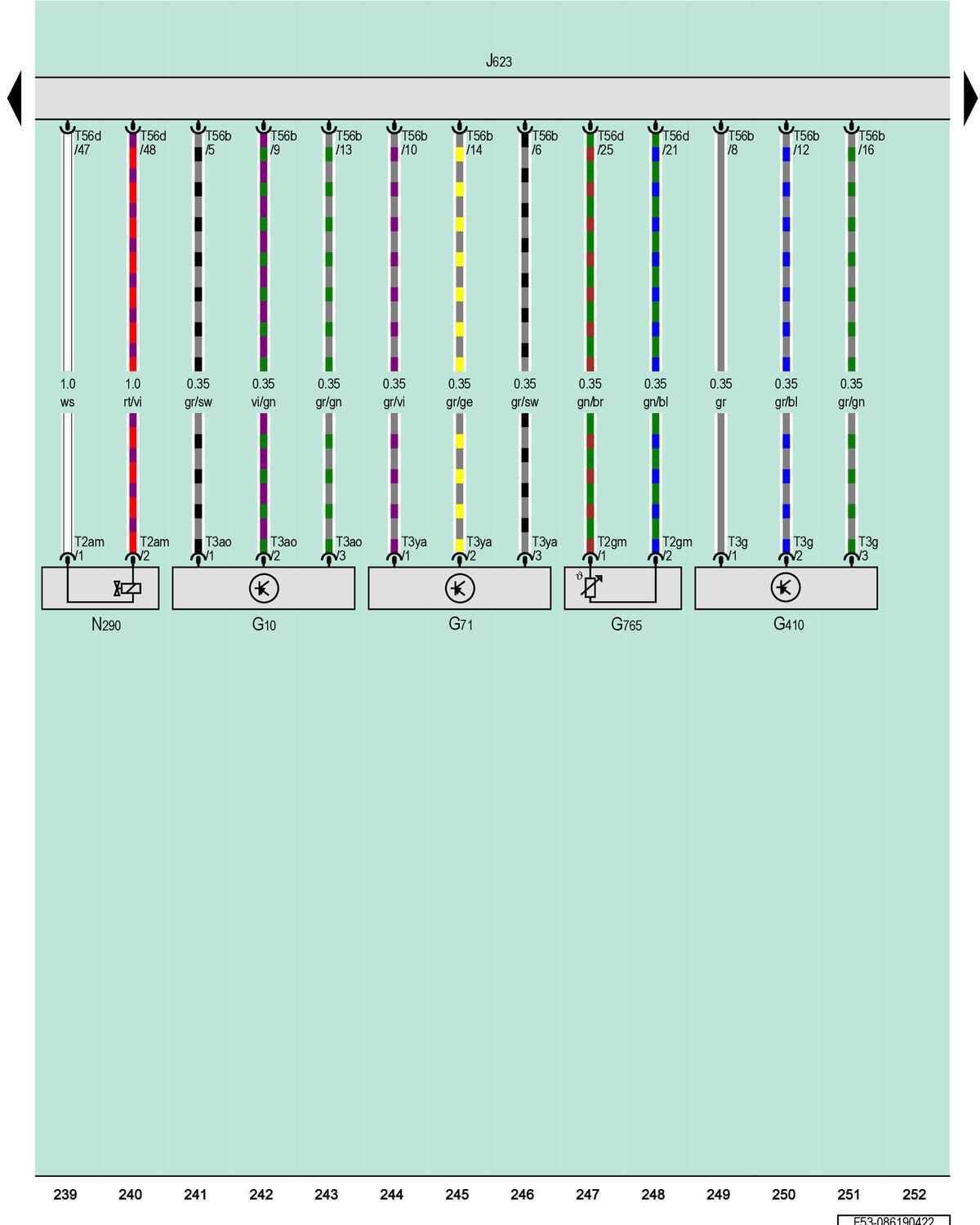

Oil Pressure Sensor, Manifold Absolute Pressure Sensor, Low Fuel Pressure Sensor, Engine Cover Temperature Sensor, Engine/Motor Control Module, Fuel Metering Valve

GWWF53-086190422Courtesy of AUDI OF AMERICA, LLC

G10

Oil Pressure Sensor

G71

Manifold Absolute Pressure Sensor

G410

Low Fuel Pressure Sensor

G765

Engine Cover Temperature Sensor

J623

Engine/Motor Control Module, In the Engine/Motor Compartment, Left Front

N290

Fuel Metering Valve

T2am

2-Pin Connector, Black

T2gm

2-Pin Connector, Black

T3ao

3-Pin Connector, Black

T3g

3-Pin Connector, Black

T3ya

3-Pin Connector, Black

T56b

56-Pin Connector, Black, White

T56d

56-Pin Connector, Black, Purple
