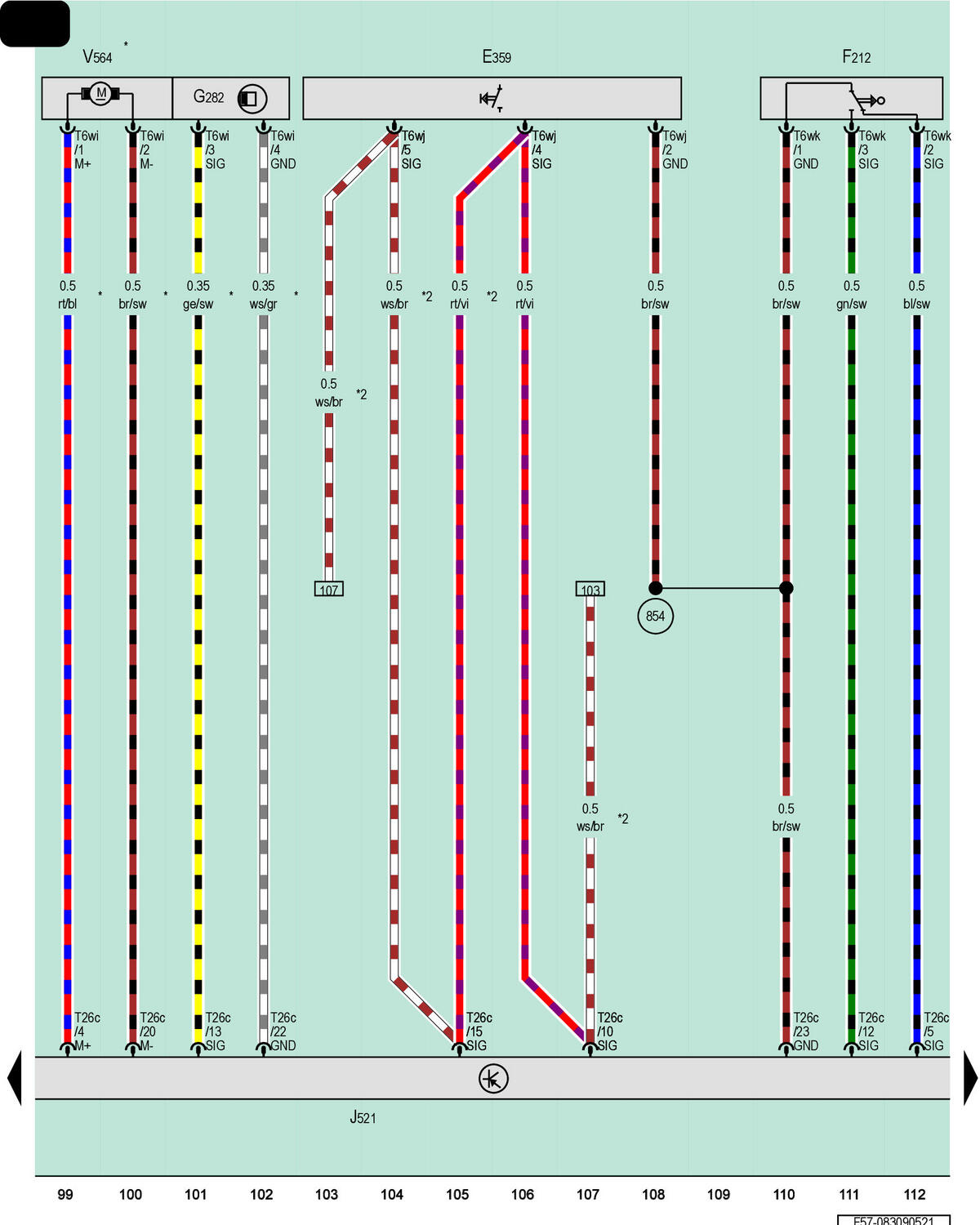

Passenger Side Entry Assistance Button, Front Passenger Backrest Lock Switch, Front Passenger Headrest Height Adjustment Sensor, Front Passenger Memory Seat Control Module, Front Passenger Headrest Height Adjustment Motor

GWWF57-083090521Courtesy of AUDI OF AMERICA, LLC

E359

Passenger Side Entry Assistance Button

F212

Front Passenger Backrest Lock Switch

G282

Front Passenger Headrest Height Adjustment Sensor

J521

Front Passenger Memory Seat Control Module

T6wi

6-Pin Connector, Black

T6wj

6-Pin Connector, Black

T6wk

6-Pin Connector, Black

T26c

26-Pin Connector, Blue

V564

Front Passenger Headrest Height Adjustment Motor

854

Ground Connection 7 (in Seat Adjustment Wiring Harness)

For Vehicles with Power Headrest Adjustment

*2

Depending on Equipment
