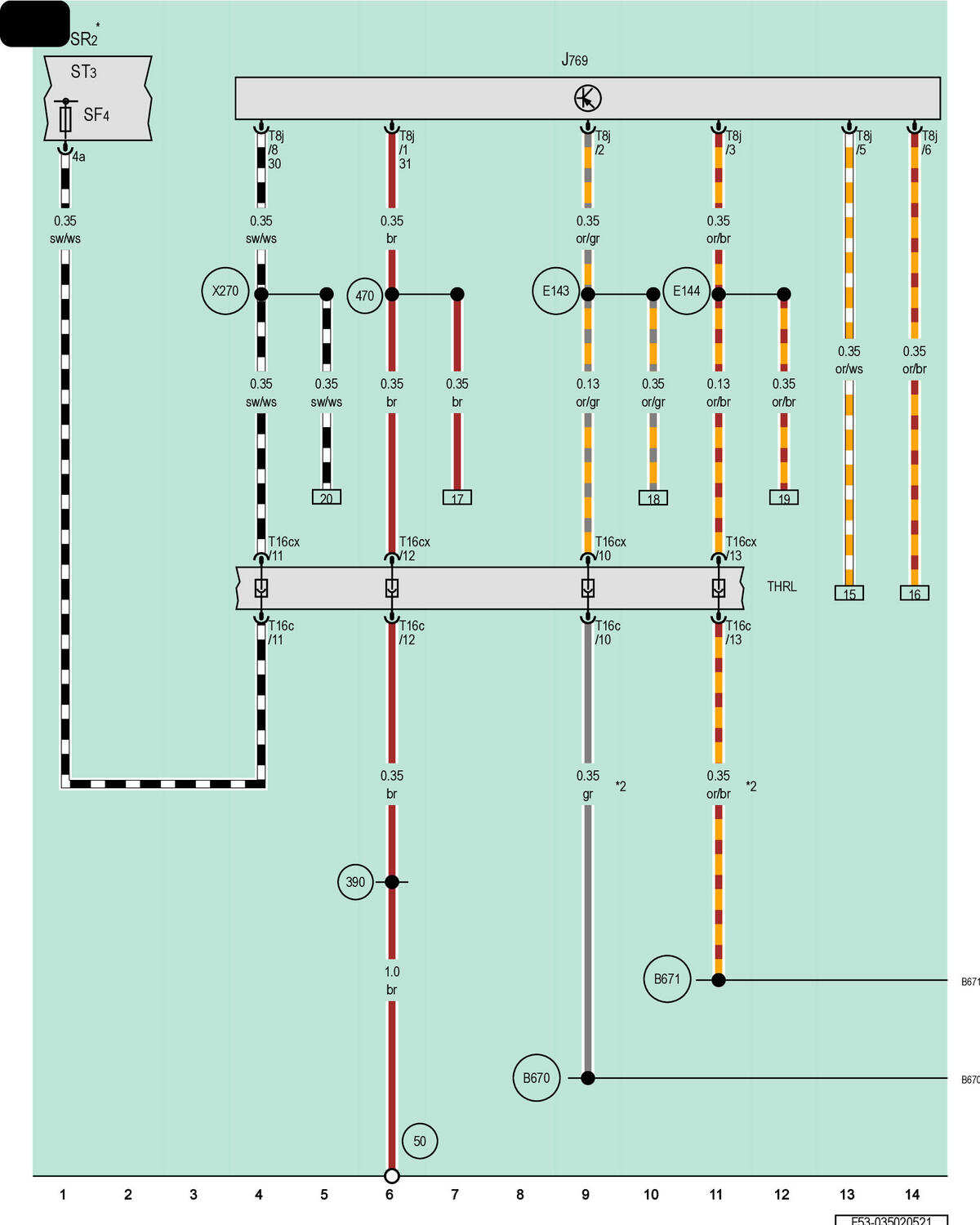

Lane Change Assistance Control Module
J769
Lane Change Assistance Control Module
SR2
Relay and Fuse Panel 2
ST3
Fuse Panel 3, Brown
SF4
Fuse 4 (On Fuse Panel F)
T8j
8-Pin Connector, Black
T16c
16-Pin Connector, Brown
T16cx
16-Pin Connector, Brown
THRL
Coupling Point in Luggage Compartment, Left
50
Ground Connection in Luggage Compartment, Left
390
Ground Connection 25 (in Main Wiring Harness)
470
Ground Connection 1 (in Rear Bumper Wiring Harness)
B670
CAN Bus Extended High Connection 3 (in Main Wiring Harness)
B671
CAN Bus Extended Low Connection 3 (in Main Wiring Harness)
E143
Connection 1 (CAN Bus Extended High) (in Rear Bumper Wiring Harness)
E144
Connection 1 (CAN Bus Extended Low) (in Rear Bumper Wiring Harness)
X270
Connection 30 (in Rear Bumper Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuse Positions
*2
Diameter Depends on Equipment
