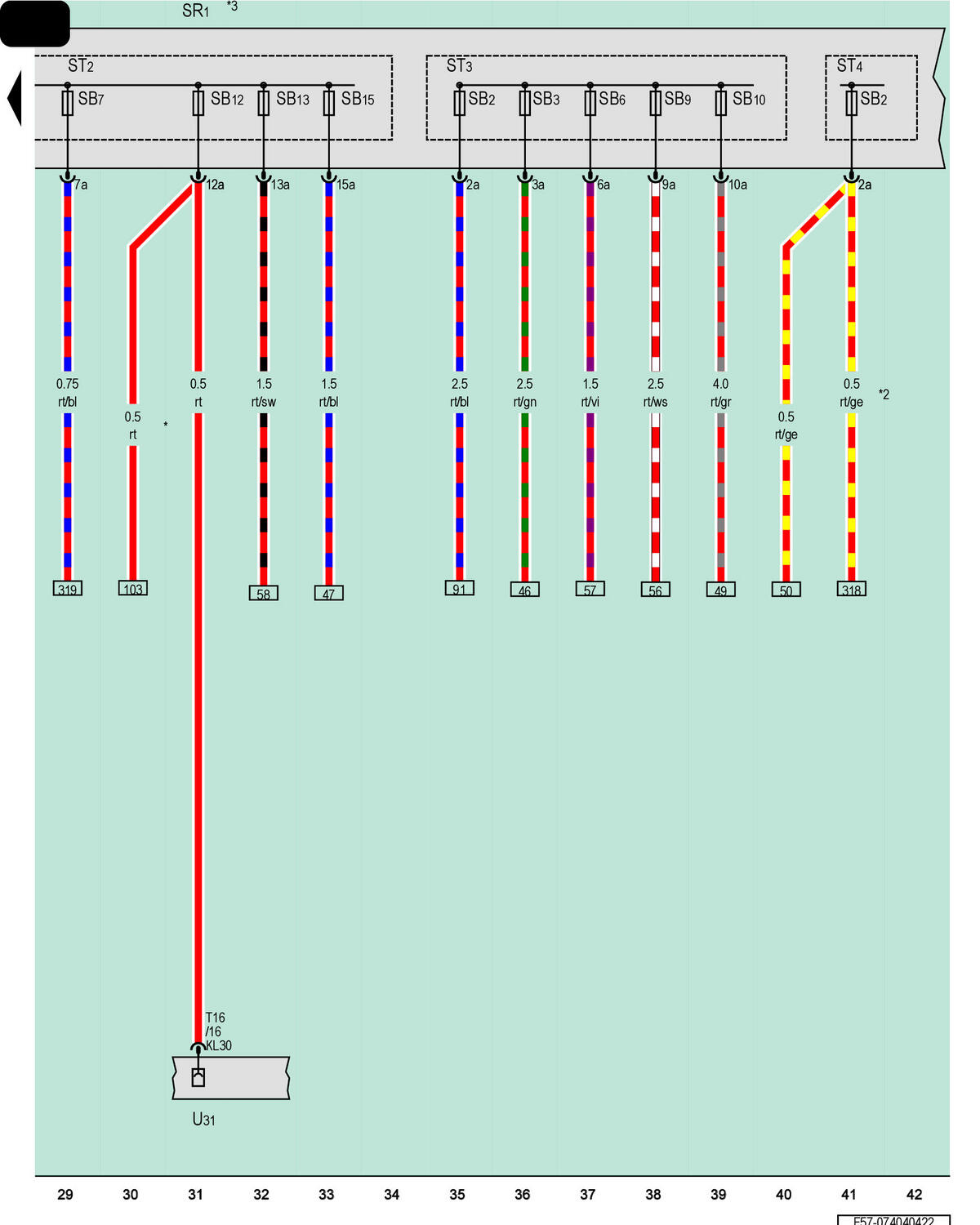

Relay And Fuse Panel 1, Diagnostic Connection
SR1
Relay and Fuse Panel 1
SB2
Fuse 2 (On Fuse Panel B)
ST2
Fuse Panel 2, Red
ST3
Fuse Panel 3, Black
SB3
Fuse 3 (On Fuse Panel B)
ST4
Fuse Panel 4, Black
SB6
Fuse 6 (On Fuse Panel B)
SB7
Fuse 7 (On Fuse Panel B)
SB9
Fuse 9 (On Fuse Panel B)
SB10
Fuse 10 (On Fuse Panel B)
SB12
Fuse 12 (On Fuse Panel B)
SB13
Fuse 13 (On Fuse Panel B)
SB15
Fuse 15 (On Fuse Panel B)
T16
16-Pin Connector, Black
U31
Diagnostic Connection
*
For Vehicles Without High Beam Assist
*2
Omitted as a Running Change
*3
Refer to Applicable Wiring Diagram for Fuse Positions
