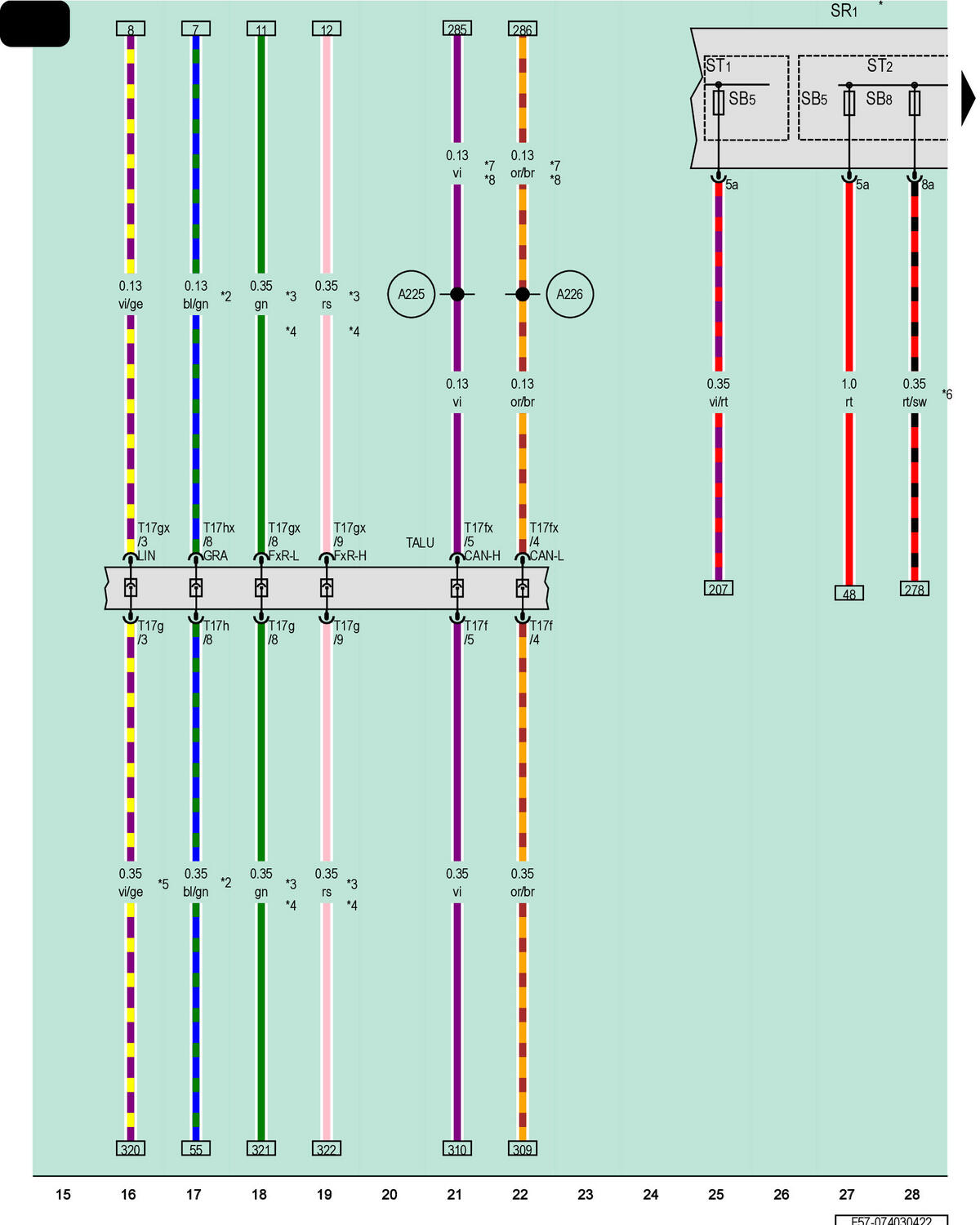

Relay And Fuse Panel 1, Coupling Point On Left A-Pillar, Bottom
SR1
Relay and Fuse Panel 1
ST1
Fuse Panel 1, Brown
ST2
Fuse Panel 2, Red
SB5
Fuse 5 (On Fuse Panel B)
SB8
Fuse 8 (On Fuse Panel B)
T17f
17-Pin Connector, Red
T17fx
17-Pin Connector, Red
T17g
17-Pin Connector, Blue
T17gx
17-Pin Connector, Blue
T17h
17-Pin Connector, White
T17hx
17-Pin Connector, White
TALU
Coupling Point on Left A-Pillar, Bottom
A225
Infotainment CAN Bus High Connection 2 (in Instrument Panel Wiring Harness)
A226
Infotainment CAN Bus Low Connection 2 (in Instrument Panel Wiring Harness)
*
Refer to Applicable Wiring Diagram for Fuse Positions
*2
For Vehicles with Cruise Control System
*3
Data Bus Wire (Flexray Bus)
*4
Refer to Applicable Wiring Diagram for Data Bus Networking
*5
Diameter Depends on Equipment
*6
Coupe
*7
Through September 2019
*8
Refer to Applicable Wiring Diagram for Instrument Cluster
