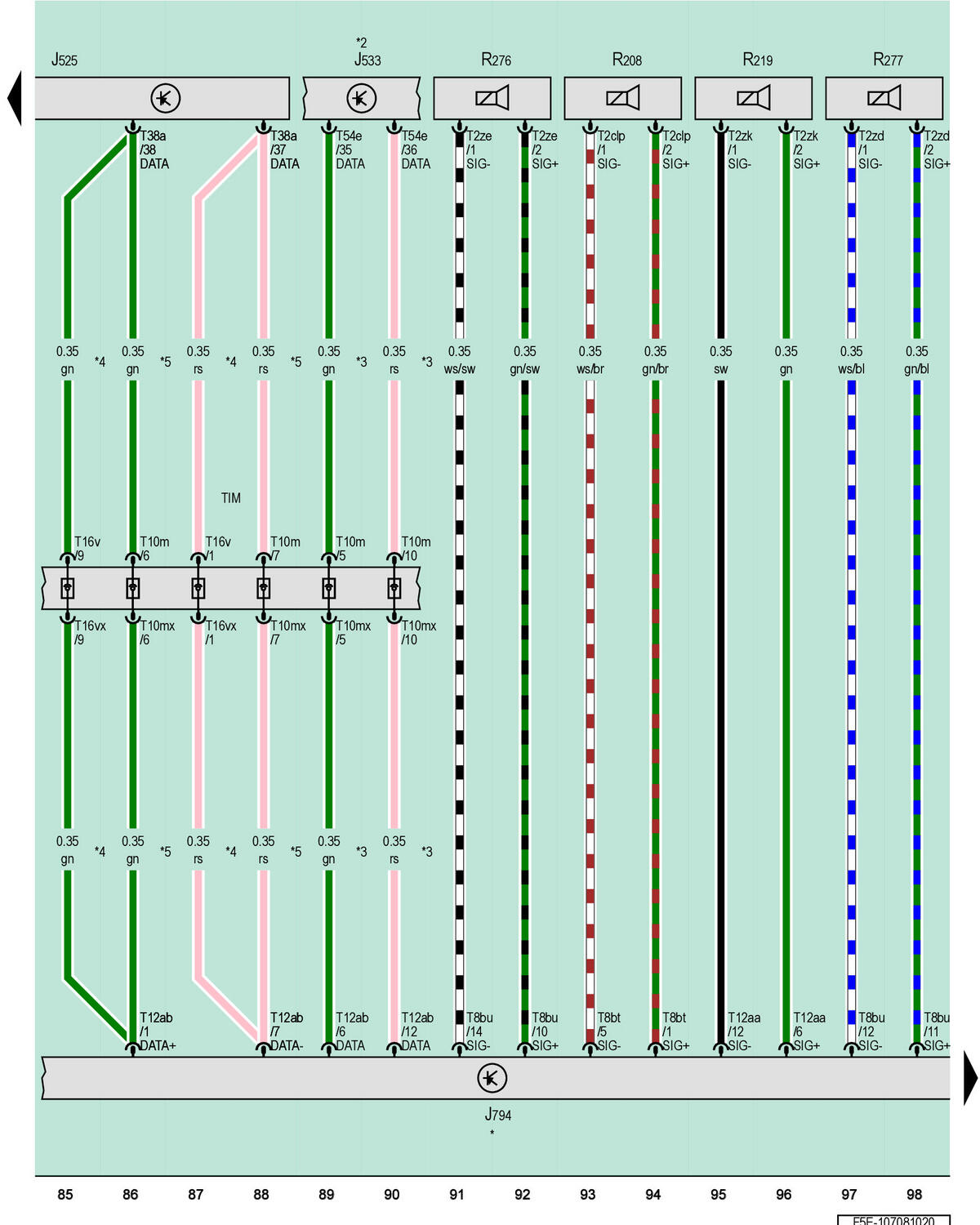

Digital Sound System Control Module, Data Bus On Board Diagnostic Interface, Information Electronics Control Module 1, Center Speaker, Center Speaker 2, Left Front Midrange Speaker 2, Right Front Midrange Speaker 2
J525
Digital Sound System Control Module
J533
Data Bus on Board Diagnostic Interface
J794
Information Electronics Control Module 1
R208
Center Speaker
R219
Center Speaker 2
R276
Left Front Midrange Speaker 2
R277
Right Front Midrange Speaker 2
T2clp
2-Pin Connector, Black
T2zd
2-Pin Connector, Black
T2ze
2-Pin Connector, Black
T2zk
2-Pin Connector, Black
T8bt
8-Pin Connector, Brown
T8bu
8-Pin Connector, Black
T10m
10-Pin Connector, Black
T10mx
10-Pin Connector, Black
T12aa
12-Pin Connector, Blue
T12ab
12-Pin Connector, Green
T16v
16-Pin Connector, Brown
T16vx
16-Pin Connector, Brown
T38a
38-Pin Connector, Black
T54e
54-Pin Connector, Gray
TIM
Coupling Point in Interior, Center
*
Refer to Applicable MMI (Information Electronics) Wiring Diagram
*2
Refer to Applicable Wiring Diagram for Data Bus Networking
*3
Ethernet Connection
*4
From December 2019
*5
Through November 2019
