Component Location Overview - Antenna Systems, SPORTBACK, From My 2019 With Connect Plus (IV1 Through IV8)
WARNING: This page is about a different variant/trim than selected.

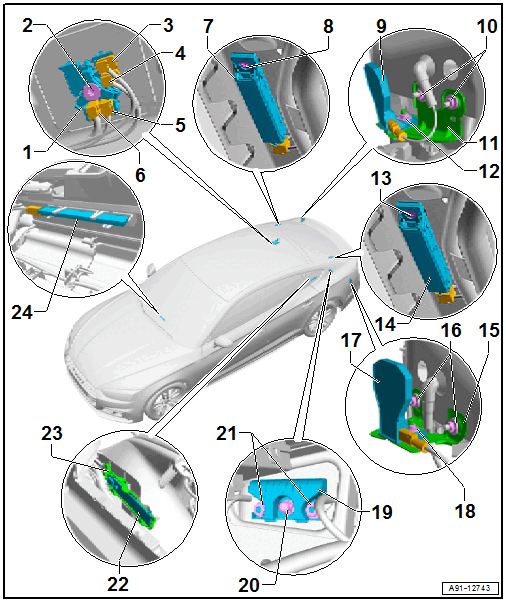

- Roof Antenna -R216-
- Antenna assignment depends on vehicle equipment
- Removing and Installing. Refer to ROOF ANTENNA, REMOVING AND INSTALLING .
- Bolt
- 5 Nm
- GPS Connection From GPS Antenna -R50-
- SAT Connection From Satellite Antenna -R170-, QV8
- GSM Connection From Telephone Antenna -R65-
- Only for 9ZE and EL0 and IW0
- LTE Connection From LTE Antenna 1 -R297-
- Only for EL3 and IW0
- GSM Connection From Emergency Call Module Antenna 2 -R322-
- Only for IW3/IW5
- Only for 9ZE and EL0 and IW0
- RC Connection From Auxiliary Heater Antenna -R182-
- Antenna Amplifier -R24-, on upper right side of rear lid
- Removing and Installing. Refer to Antenna Amplifier -R24-, REMOVING AND INSTALLING, SPORTBACK .
- TV Antenna Amplifier 1 -R82-, on bottom right side of rear lid
- Removing and Installing. Refer to TV Antenna Amplifier 1 -R82-, REMOVING AND INSTALLING, SPORTBACK .
- Removing and Installing. Refer to Antenna Amplifier -R24-, REMOVING AND INSTALLING, SPORTBACK .
- Bolt
- 2 Nm
- Telephone Antenna -R65-
- Only for 9ZE and EL3/IW3/IW5
- Removing and Installing. Refer to GSM ANTENNA, REMOVING AND INSTALLING, COUPE/SPORTBACK .
- Nut
- 3 Nm
- Quantity: 2
- Bracket
- Nut
- 3 Nm
- Bolt
- 2 Nm
- Antenna Amplifier 2 -R111-, on upper left side of rear lid
- Removing and Installing. Refer to Antenna Amplifier 2 -R111-, REMOVING AND INSTALLING, SPORTBACK .
- TV Antenna Amplifier 2 -R83-, on bottom left side of the rear lid
- Removing and Installing. Refer to TV Antenna Amplifier 2 -R83-, REMOVING AND INSTALLING, SPORTBACK .
- Removing and Installing. Refer to Antenna Amplifier 2 -R111-, REMOVING AND INSTALLING, SPORTBACK .
- Bracket
- Nut
- 3 Nm
- Quantity: 2
- LTE Antenna 1 -R297-
- Only for EL3 and IW3/IW5
- Removing and Installing. Refer to LTE ANTENNAS, REMOVING AND INSTALLING, COUPE/SPORTBACK, FROM MY 2019, WITH CONNECT PLUS (IV1 THROUGH IV8), VEHICLES WITH ECALL/BCALL (IW3/IW5) .
- LTE Antenna 2 -R306-
- Only for EL3 and IW0
- Removing and Installing. Refer to LTE ANTENNAS, REMOVING AND INSTALLING, COUPE/SPORTBACK, FROM MY 2019, WITH CONNECT PLUS (IV1 THROUGH IV8), VEHICLES WITHOUT ECALL/BCALL (IW0) .
- Nut
- 3 Nm
- Windshield Antenna Suppression Filter -C18-
- Removing and Installing. Refer to Windshield Antenna Suppression Filter -C18-, REMOVING AND INSTALLING, SPORTBACK .
- Nut
- 9 Nm
- Nut
- 9 Nm
- Quantity: 2
- Emergency Call Module Antenna -R263-
- Only for IW3/IW5
- Removing and Installing. Refer to Emergency Call Module Antenna -R263-, REMOVING AND INSTALLING, SPORTBACK, FROM MY 2019 WITH CONNECT PLUS (IV1 THROUGH IV8) .
- Bracket
- LTE Antenna 2 -R306-
- Only for EL3 and IW3/IW5
- Removing and Installing. Refer to LTE ANTENNAS, REMOVING AND INSTALLING, COUPE/SPORTBACK, FROM MY 2019, WITH CONNECT PLUS (IV1 THROUGH IV8), VEHICLES WITH ECALL/BCALL (IW3/IW5) .
