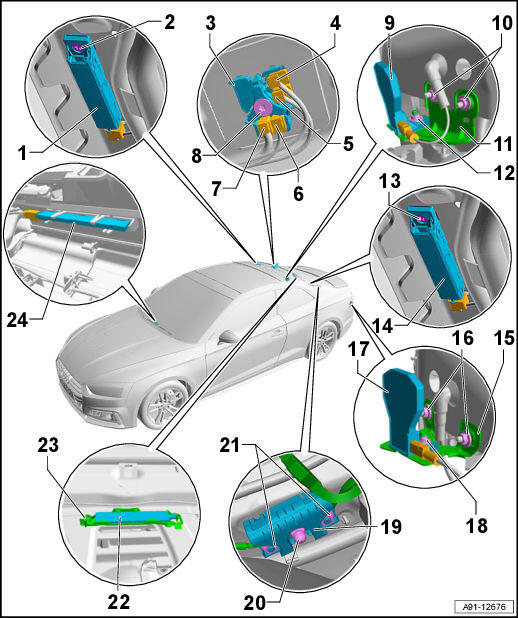

Component Location Overview - Antenna Systems, Coupe, RUSSIA Only
WARNING: This page is about a different variant/trim than selected.
- Antenna Amplifier -R24- at Top of Right C-Pillar
- Removing and Installing. Refer to Antenna Amplifier -R24-, REMOVING AND INSTALLING, COUPE .
- TV Antenna Amplifier 1 -R82-, at bottom of right C-pillar
- Removing and Installing. Refer to TV Antenna Amplifier 1 -R82-, REMOVING AND INSTALLING, COUPE .
- Removing and Installing. Refer to Antenna Amplifier -R24-, REMOVING AND INSTALLING, COUPE .
- Bolt
- 2 Nm
- Roof Antenna -R216-
- Antenna assignment depends on vehicle equipment
- Removing and Installing. Refer to ROOF ANTENNA, REMOVING AND INSTALLING .
- GPS Connection From GPS Antenna -R50-
- Not Assigned
- GSM Connection From Emergency Call Module Antenna -R263-
- RC Connection From Auxiliary Heater Antenna -R182-
- Bolt
- 5 Nm
- Telephone Antenna -R65-
- Only on 9ZE
- Removing and Installing. Refer to GSM ANTENNA, REMOVING AND INSTALLING, COUPE/SPORTBACK .
- Nut
- Quantity: 2
- 3 Nm
- Bracket
- Nut
- 3 Nm
- Bolt
- 2 Nm
- Antenna Amplifier 2 -R111-, at Top of Left C-Pillar
- Removing and Installing. Refer to Antenna Amplifier 2 -R111-, REMOVING AND INSTALLING, COUPE .
- TV Antenna Amplifier 2 -R83-, at bottom of left C-pillar
- Removing and Installing. Refer to TV Antenna Amplifier 2 -R83-, REMOVING AND INSTALLING, COUPE .
- Removing and Installing. Refer to Antenna Amplifier 2 -R111-, REMOVING AND INSTALLING, COUPE .
- Bracket
- Nut
- Quantity: 2
- 3 Nm
- LTE Antenna 1 -R297-
- Only for EL3
- Removing and Installing. Refer to LTE ANTENNAS, REMOVING AND INSTALLING, COUPE, RUSSIA ONLY .
- Nut
- 3 Nm
- Windshield Antenna Suppression Filter -C18-
- Removing and Installing. Refer to Windshield Antenna Suppression Filter -C18-, REMOVING AND INSTALLING, COUPE .
- Nut
- 9 Nm
- Nut
- Quantity: 2
- 9 Nm
- LTE Antenna 2 -R306-
- Only for EL3
- Removing and Installing. Refer to LTE ANTENNAS, REMOVING AND INSTALLING, COUPE, RUSSIA ONLY .
- Bracket
- not installed
