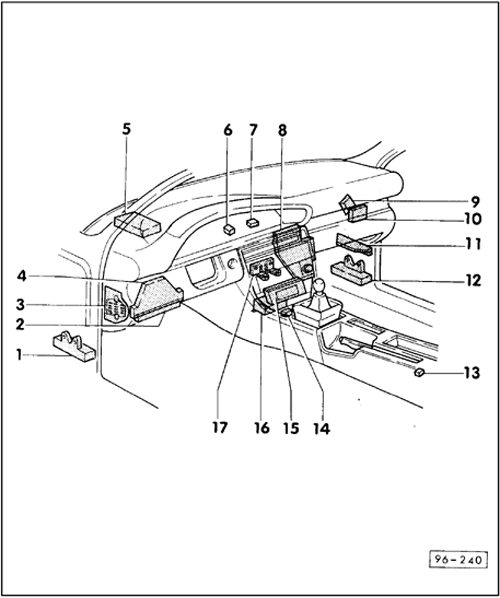

Electrical System Components
- Auxiliary relay panel II
- Relay positions AUXILIARY RELAY PANELS II AND III, RELAY POSITIONS
- Central electric panel with relay holder
- Relay positions/terminal connections CENTRAL ELECTRIC PANEL
- Fuse panel
- Fuse positions FUSE PANEL, FUSE POSITIONS
- Connector station I
- Connector identification CONNECTOR STATION I, CONNECTOR IDENTIFICATION
- Auxiliary relay panel I
- Relay/circuit breaker positions AUXILIARY RELAY PANEL I, RELAY AND CIRCUIT BREAKER POSITIONS
- Emergency flasher relay -J2-
- Radio/parking light warning buzzer -J152-
- Electronic control box
- Assembly ELECTRONIC CONTROL BOX ASSEMBLY OVERVIEW
- Component locations ELECTRONIC CONTROL BOX COMPONENT LOCATIONS
- Board computer range calibration regulator -E46-
- Servotronic control module -J236-
- Connector station II
- Connector identification CONNECTOR STATION II CONNECTOR IDENTIFICATION
- Auxiliary relay panel III
- Relay positions AUXILIARY RELAY PANELS II AND III, RELAY POSITIONS
- No relays installed on Audi 100 Models
- Shift lock warning buzzer -H9-
- Airbag system connector
- A/C control head -E87-
- Airbag triggering unit -J178-
- Connector station III
- Connector identification CONNECTOR STATION III CONNECTOR IDENTIFICATION
