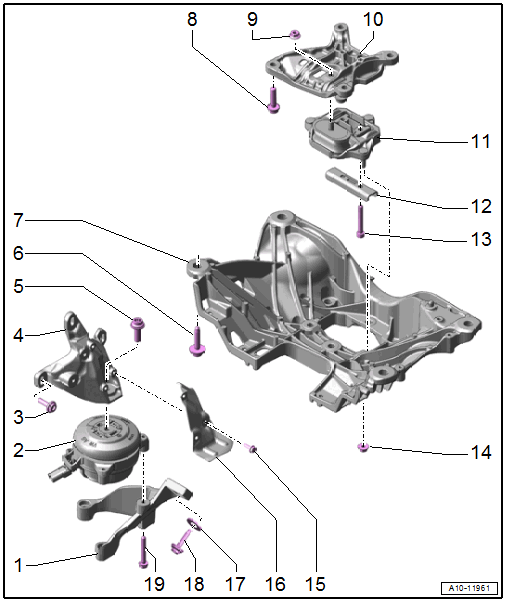

Overview - Assembly Mounts
- Mount
- For the side transmission mount
- Side Transmission Mount
- With
- Transmission Mount Valve 1 -N262- right
- Transmission Mount Valve 2 -N263- left
- Removing and Installing. Refer to TRANSMISSION MOUNT, REMOVING AND INSTALLING (3.0L) , TRANSMISSION MOUNT, REMOVING AND INSTALLING (4.0L) .
- With
- Bolt
- 20 Nm
- Left Transmission Support
- Removing and Installing. Refer to TRANSMISSION MOUNT, REMOVING AND INSTALLING (3.0L) , TRANSMISSION MOUNT, REMOVING AND INSTALLING (4.0L) .
- Bolt
- 55 Nm
- Bolt
- 55 Nm
- Tunnel Crossmember
- Removing and Installing. Refer to TUNNEL CROSSMEMBER, REMOVING AND INSTALLING .
- Bolt
- 40 Nm
- Nut
- 20 Nm
- Only remove if the transmission mount must be separated from the transmission support
- Transmission Support
- Removing and Installing. Refer to TRANSMISSION MOUNT, REMOVING AND INSTALLING (3.0L) , TRANSMISSION MOUNT, REMOVING AND INSTALLING (4.0L) .
- Transmission Mount
- Removing and Installing. Refer to TRANSMISSION MOUNT, REMOVING AND INSTALLING (3.0L) , TRANSMISSION MOUNT, REMOVING AND INSTALLING (4.0L) .
- Stop
- For the rear transmission mount
- Bolt
- 20 Nm +90°
- Replace after removing
- Only remove if the transmission mount must be separated from the transmission support
- Nut
- 20 Nm
- Bolt
- 10 Nm
- Heat Shield
- Washer
- Bolt
- 30 Nm
- Bolt
- 20 Nm
