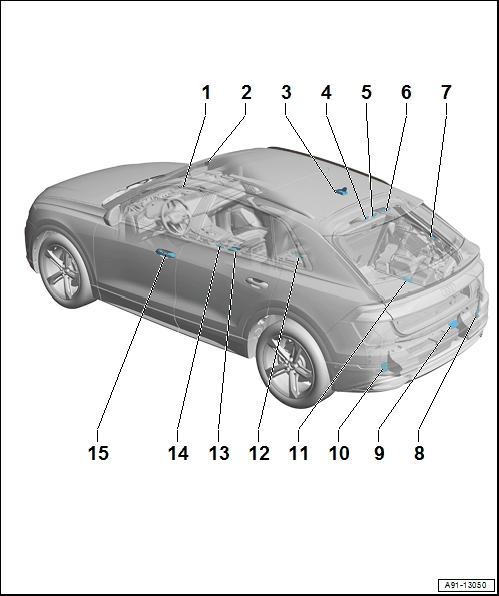

Component Location Overview - Antenna Systems, Through My 2020
WARNING: This page is about a different car, the 2024 Audi SQ8, 2024 Audi Q8, 2023 Audi SQ8, and 2023 Audi Q8. However, it is still accessible from the selected car via links, so may be relevant.
- Near Field Communication Antenna -R269-
- Removing and Installing. Refer to NEAR FIELD COMMUNICATION ANTENNA, REMOVING AND INSTALLING .
- Vehicle Interior Communication Antenna -R364-
- Removing and Installing. Refer to Vehicle Interior Communication Antenna -R364-, REMOVING AND INSTALLING .
- Roof Antenna -R216-
- Depending on vehicle equipment with the following integrated components:
- GPS Antenna -R50-
- Satellite Tuner Antenna -R172-, ER3 and QV3
- Auxiliary Heater Antenna -R182-, ER1/ER2 and 9M9
- LTE Antenna 1 -R297-, EL3 and IW0/IV0
- Emergency Call Module Antenna 2 -R322-, IW1/IW3/IV1 through IV8
- LTE Antenna 3 -R330-, 9ZE and EL0/IW0/IV0
- Roof Antenna Control Module -JX3-, FT1/FT2
- Removing and Installing. Refer to ROOF ANTENNA, REMOVING AND INSTALLING .
- Depending on vehicle equipment with the following integrated components:
- Antenna Amplifier 2 -R111-
- Removing and Installing. Refer to ANTENNA AMPLIFIERS Antenna Amplifier -R24- /Antenna Amplifier 2 -R111- /TV Antenna Amplifier 3 -R84-, REMOVING AND INSTALLING .
- Antenna Amplifier 4 -R113-
- Removing and Installing. Refer to Antenna Amplifier 4 -R113-, REMOVING AND INSTALLING .
- Antenna Amplifier -R24-
- Removing and Installing. Refer to ANTENNA AMPLIFIERS Antenna Amplifier -R24- /Antenna Amplifier 2 -R111- /TV Antenna Amplifier 3 -R84-, REMOVING AND INSTALLING .
- Windshield Antenna Suppression Filter -C18-
- Removing and Installing. Refer to WINDSHIELD ANTENNA SUPPRESSION FILTER, REMOVING AND INSTALLING .
- LTE Antenna 3 -R330-
- 9ZE and EL3/IW3/IW5/IV1 through IV8
- Removing and Installing. Refer to LEFT AND RIGHT BUMPER ANTENNAS, REMOVING AND INSTALLING .
- Emergency Call Module Antenna -R263-
- IW1/IW3 and IV0
- Removing and Installing. Refer to CENTER BUMPER ANTENNAS, REMOVING AND INSTALLING .
- LTE Antenna 1 -R297-
- EL3 and IV1 through IV8
- Removing and Installing. Refer to CENTER BUMPER ANTENNAS, REMOVING AND INSTALLING .
- LTE Antenna 2 -R306-
- EL3 and IV0
- Removing and Installing. Refer to LEFT AND RIGHT BUMPER ANTENNAS, REMOVING AND INSTALLING .
Emergency Call Module Antenna -R263-
- IV1 through IV8
- Removing and Installing. Refer to LEFT AND RIGHT BUMPER ANTENNAS, REMOVING AND INSTALLING .
- TV Antenna Amplifier 3 -R84-
- Removing and Installing. Refer to ANTENNA AMPLIFIERS Antenna Amplifier -R24- /Antenna Amplifier 2 -R111- /TV Antenna Amplifier 3 -R84-, REMOVING AND INSTALLING .
- LTE Antenna 2 -R306-
- EL3 and IV1 through IV8
- Removing and Installing. Refer to LTE ANTENNAS, REMOVING AND INSTALLING, THROUGH MY 2020 .
- Near Field Communication Antenna 2 -R351-
- Removing and Installing. Refer to Near Field Communication Antenna 2 -R351-, REMOVING AND INSTALLING .
- Near Field Communication Control Module 2 -J1170-
- Removing and Installing. Refer to Near Field Communication Control Module 2 -J1170-, REMOVING AND INSTALLING .
- Near Field Communication Antenna -R350-
- Removing and Installing. Refer to Near Field Communication Antenna -R350-, REMOVING AND INSTALLING .
