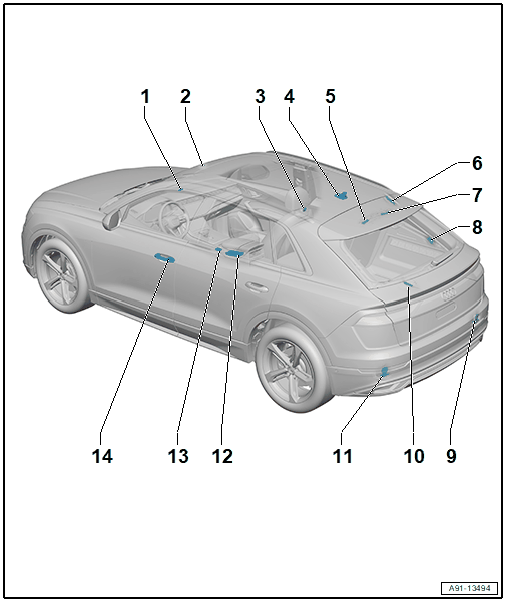

Component Location Overview - Antenna Systems, From My 2021
WARNING: This page is about a different car, the 2024 Audi SQ8, 2024 Audi Q8, 2023 Audi SQ8, and 2023 Audi Q8. However, it is still accessible from the selected car via links, so may be relevant.
- Emergency Call Module Antenna 3 -R323-
- Removing and Installing. Refer to EMERGENCY CALL MODULE ANTENNA, REMOVING AND INSTALLING, FROM MY 2021 .
- Near Field Communication Antenna -R269-
- Removing and Installing. Refer to NEAR FIELD COMMUNICATION ANTENNA, REMOVING AND INSTALLING .
- Removing and Installing. Refer to EMERGENCY CALL MODULE ANTENNA, REMOVING AND INSTALLING, FROM MY 2021 .
- Wireless Data Transmission Antenna 2 -R366-
- Removing and Installing. Refer to Wireless Data Transfer Antenna 2 -R366-, REMOVING AND INSTALLING .
- Wireless Data Transmission Antenna -R336-
- Removing and Installing. Refer to Wireless Data Transfer Antenna -R336-, REMOVING AND INSTALLING .
- Roof Antenna -R216-
- Depending on vehicle equipment with the following integrated components:
- GPS Antenna -R50-
- Bluetooth Antenna -R152-, 9ZE/9ZV/9ZX
- Satellite Tuner Antenna -R172-, ER3 and QV3
- Auxiliary Heater Antenna -R182-, ER1/ER2 and 9M9
- Emergency Call Module Antenna 2 -R322-, IV1 through IV8/JE0 through JE4
- Roof Antenna Control Module -JX3-, FT1/FT2
- Removing and Installing. Refer to ROOF ANTENNA, REMOVING AND INSTALLING .
- Depending on vehicle equipment with the following integrated components:
- Antenna Amplifier 2 -R111-
- Removing and Installing. Refer to ANTENNA AMPLIFIERS Antenna Amplifier -R24- /Antenna Amplifier 2 -R111- /TV Antenna Amplifier 3 -R84-, REMOVING AND INSTALLING .
- Antenna Amplifier 4 -R113-
- Removing and Installing. Refer to Antenna Amplifier 4 -R113-, REMOVING AND INSTALLING .
- Antenna Amplifier -R24-
- Removing and Installing. Refer to ANTENNA AMPLIFIERS Antenna Amplifier -R24- /Antenna Amplifier 2 -R111- /TV Antenna Amplifier 3 -R84-, REMOVING AND INSTALLING .
- Windshield Antenna Suppression Filter -C18-
- Removing and Installing. Refer to WINDSHIELD ANTENNA SUPPRESSION FILTER, REMOVING AND INSTALLING .
- LTE Antenna 3 -R330-
- Removing and Installing. Refer to LEFT AND RIGHT BUMPER ANTENNAS, REMOVING AND INSTALLING .
- TV Antenna Amplifier 3 -R84-
- Removing and Installing. Refer to ANTENNA AMPLIFIERS Antenna Amplifier -R24- /Antenna Amplifier 2 -R111- /TV Antenna Amplifier 3 -R84-, REMOVING AND INSTALLING .
- Emergency Call Module Antenna -R263-
- Removing and Installing. Refer to LEFT AND RIGHT BUMPER ANTENNAS, REMOVING AND INSTALLING .
- Near Field Communication Antenna 2 -R351-
- Removing and Installing. Refer to Near Field Communication Antenna 2 -R351-, REMOVING AND INSTALLING .
- Near Field Communication Control Module 2 -J1170-
- Removing and Installing. Refer to Near Field Communication Control Module 2 -J1170-, REMOVING AND INSTALLING .
- Near Field Communication Antenna -R350-
- Removing and Installing. Refer to Near Field Communication Antenna -R350-, REMOVING AND INSTALLING .
