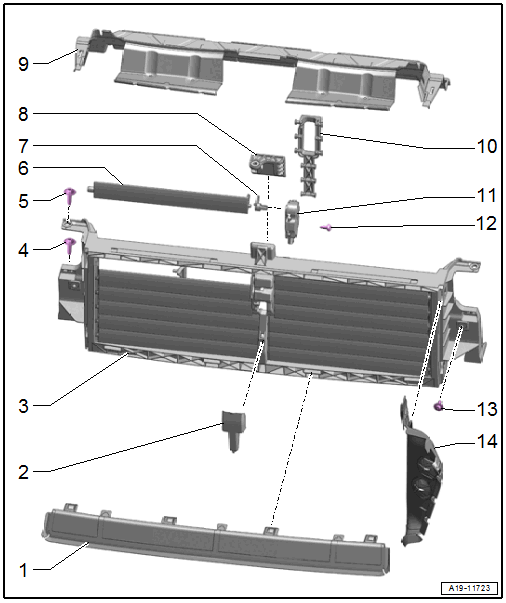

Overview - Radiator Shutter
WARNING: This page is about a different car, the 2024 Audi Q7 and 2023 Audi Q7. However, it is still accessible from the selected car via links, so may be relevant.
- Lower Air Guide
- Cover
- Radiator Shutter
- Removing and Installing. Refer to RADIATOR SHUTTER, REMOVING AND INSTALLING .
- Bolt
- 8 Nm
- Bolt
- 8 Nm
- Slat
- Driver
- Bracket
- Upper Air Duct
- Removing and Installing. Refer to AIR GUIDE, TOP, REMOVING AND INSTALLING, VEHICLES WITH RADIATOR SHUTTER .
- Connecting Panel
- Radiator Shutter Motor -V544-
- Removing and Installing. Refer to RADIATOR SHUTTER MOTOR, REMOVING AND INSTALLING .
- Bolt
- 2.5 Nm
- Bolt
- 8 Nm
- Side Air Duct
- Removing and Installing. Refer to AIR GUIDE AT THE RADIATOR SHUTTER, SIDE, REMOVING AND INSTALLING .
