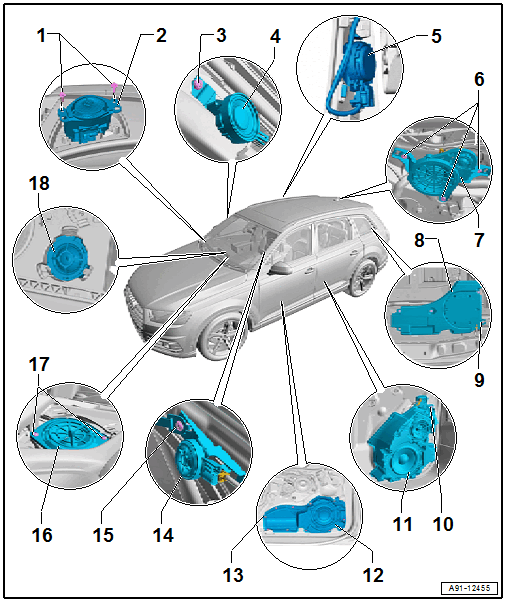

Component Location Overview - Sound System, Speaker, Advanced Sound System (8RF)
WARNING: This page is about a different car, the 2024 Audi SQ7, 2024 Audi Q7, 2023 Audi SQ7, and 2023 Audi Q7. However, it is still accessible from the selected car via links, so may be relevant.
- Bolt
- Quantity: 2
- 1.5 Nm
- Left Front Treble Speaker -R20- /Right Front Treble Speaker -R22-
- With Left Front Treble Speaker Motor -V344- /Right Front Treble Speaker Motor -V345-
- Removing and Installing. Refer to LEFT AND RIGHT FRONT TREBLE SPEAKER -R20- / -R22- AND LEFT AND RIGHT FRONT TREBLE SPEAKER MOTOR -V344- / -V345-, REMOVING AND INSTALLING, 8RF .
- Bolt
- 1.5 Nm
- Left Front Treble Speaker 2 -R220- /Right Front Treble Speaker 2 -R221-
- In the A-pillars all the way to the top
- Removing and Installing. Refer to Left Front Treble Speaker 2 -R220- /Right Front Treble Speaker 2 -R221-, REMOVING AND INSTALLING .
- Left Rear Treble Speaker -R14- /Right Rear Treble Speaker -R16-
- In the B-pillars
- Removing and Installing. Refer to Left Rear Treble Speaker -R14- /Right Rear Treble Speaker -R16-, REMOVING AND INSTALLING .
- Bolt
- Quantity: 3
- 3 Nm
- Left Effects Speaker -R209- /Right Effects Speaker -R210-
- In the rear roof
- Removing and Installing. Refer to Left Effects Speaker -R209- /Right Effects Speaker -R210-, REMOVING AND INSTALLING, 8RF .
- Left Rear Treble Speaker 2 -R217- /Right Rear Treble Speaker 2 -R218-
- In the rear roof
- Removing and Installing. Refer to Left Rear Treble Speaker 2 -R217- /Right Rear Treble Speaker 2 -R218-, REMOVING AND INSTALLING .
- From product improvement, Left Effects Speaker -R209- /Right Effects Speaker -R210- and Left Rear Treble Speaker 2 -R217- /Right Rear Treble Speaker 2 -R218- are integrated into the Left Rear Speaker -RX17- /Right Rear Speaker -RX18-.
- Subwoofer -R211-
- In the luggage compartment
- Removing and Installing. Refer to Subwoofer -R211-, REMOVING AND INSTALLING, EXCLUDING VEHICLES WITH HIGH-VOLTAGE SYSTEM (0K3) AND 7-SEATER WITH 48V VEHICLE ELECTRICAL SYSTEM .
- Nut
- Quantity: 5
- 4 Nm
- Bolt
- Quantity: 4
- 3 Nm
- Left Rear Bass Speaker -R15- /Right Rear Bass Speaker -R17-
- Removing and Installing. Refer to Left Rear Bass Speaker -R15- /Right Rear Bass Speaker -R17-, REMOVING AND INSTALLING, 8RF .
Left Rear Midrange Speaker -R105- /Right Rear Midrange Speaker -R106-
- Removing and Installing. Refer to Left Rear Midrange Speaker -R105- / Right Rear Midrange Speaker -R106-, REMOVING AND INSTALLING .
- From product improvement, Left Rear Bass Speaker -R15- /Right Rear Bass Speaker - R17- and Left Rear Midrange Speaker -R105- /Right Rear Midrange Speaker -R106- are integrated in the Left Rear Door Speaker -RX15- /Right Rear Door Speaker -RX16-.
- Removing and Installing. Refer to Left Rear Bass Speaker -R15- /Right Rear Bass Speaker -R17-, REMOVING AND INSTALLING, 8RF .
- Left Front Bass Speaker -R21- /Right Front Bass Speaker -R23-
- Removing and Installing. Refer to Left Front Bass Speaker -R21- /Right Front Bass Speaker -R23-, REMOVING AND INSTALLING, 9VS/8RF .
Left Front Midrange Speaker -R103- /Right Front Midrange Speaker -R104-
- Removing and Installing. Refer to Left Front Midrange Speaker -R103- /Right Front Midrange Speaker -R104-, REMOVING AND INSTALLING .
- From product improvement, Left Front Bass Speaker -R21- /Right Front Bass Speaker -R23- and Left Front Midrange Speaker -R103- /Right Front Midrange Speaker -R104- are integrated into the Left Front Door Speaker -RX2- /Right Front Door Speaker -RX3-.
- Removing and Installing. Refer to Left Front Bass Speaker -R21- /Right Front Bass Speaker -R23-, REMOVING AND INSTALLING, 9VS/8RF .
- Bolt
- Quantity: 12
- 3 Nm
- Left Front Midrange Speaker 2 -R276- /Right Front Midrange Speaker 2 -R277-
- In the top of the A-pillars, at the height level of the exterior rearview mirror
- Removing and Installing. Refer to Left Front Midrange Speaker 2 -R276- /Right Front Midrange Speaker 2 -R277-, REMOVING AND INSTALLING .
- Bolt
- 1.5 Nm
- Center Speaker -R208-
- Removing and Installing. Refer to Center Speaker -R208-, REMOVING AND INSTALLING .
- Bolt
- Quantity: 2
- 1.5 Nm
- Center Speaker 2 -R219-
- Removing and Installing. Refer to Center Speaker 2 -R219-, REMOVING AND INSTALLING .
