Overview - Plug

WARNING: This page is about a different car, the 2022 Audi SQ7. However, it is still accessible from the selected car via links, so may be relevant.

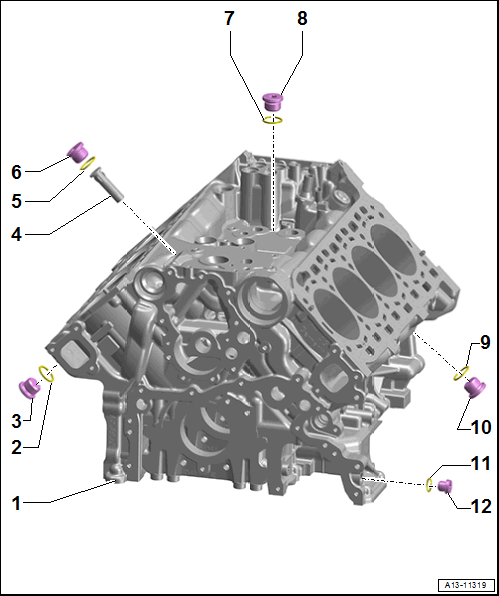

Fig 1: Exploded View Of Cylinder Block Plug
GWWA13-11319Courtesy of AUDI OF AMERICA, LLC
  1. Cylinder Block
  2. Seal
    • Replace after removing
  3. Plug
    • 30 Nm +30°
    • Replace after removing
  4. Oil Channel Filling Material
  5. Seal
    • Replace after removing
  6. Plug
    • 30 Nm +30°
    • Replace after removing
  7. Seal
    • Replace after removing
  8. Plug
    • 30 Nm +30°
    • Replace after removing
  9. Seal
    • Replace after removing
  10. Plug
    • 30 Nm +30°
    • Replace after removing
  11. Seal
    • Replace if damaged or leaking
  12. Plug
    • 15 Nm
