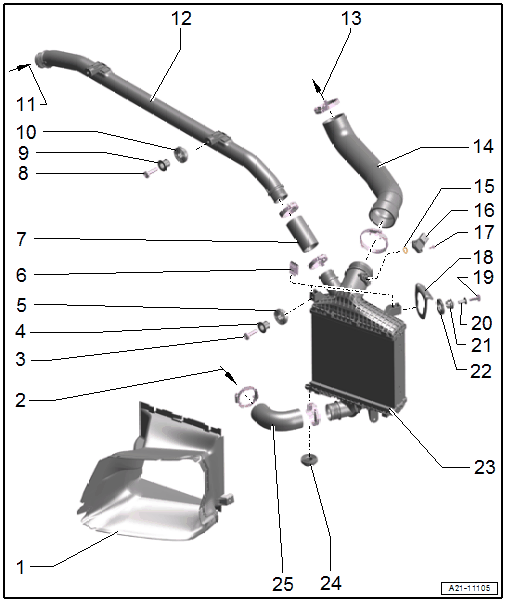

Overview - Charge Air System, Left Charge Air Cooler
WARNING: This page is about a different variant/trim than selected.
- Air Duct
- From Right Charge Air Cooler
- Bolt
- 9 Nm
- Spacer Sleeve
- Rubber Bushing
- Metal Nut
- Air Duct Hose
- Must be free of oil and grease before installing
- Bolt
- 9 Nm
- Spacer Sleeve
- Rubber Bushing
- From Right Charge Air Cooler
- Upper Front Air Duct Pipe
- Must be free of oil and grease before installing
- To Intake Manifold
- Air Duct Hose
- Must be free of oil and grease before installing
- O-Ring
- Always replace after removing.
- Charge Air Pressure Sensor -G31-
- Removing and installing. Refer to Charge Air Pressure Sensor -G31-, REMOVING AND INSTALLING .
- Bolt
- 5 Nm
- Bracket
- Bolt
- 9 Nm
- Spacer Sleeve
- Grommet
- Link Washer
- Left Charge Air Cooler
- Removing and installing. Refer to CHARGE AIR COOLER, REMOVING AND INSTALLING .
- Rubber Bushing
- For the charge air cooler
- Air Duct Hose
- Must be free of oil and grease before installing
