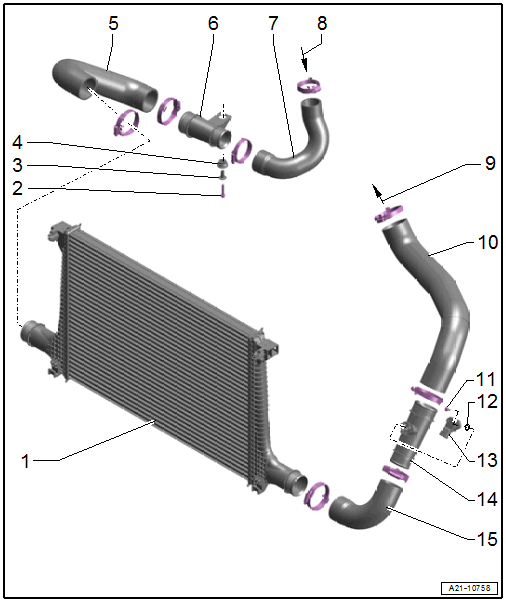

Overview - Charge Air System, Center Charge Air Cooler
WARNING: This page is about a different variant/trim than selected.
- Center Charge Air Cooler
- Removing and installing. Refer to CENTER CHARGE AIR COOLER, REMOVING AND INSTALLING .
- Bolt
- 9 Nm
- Spacer Sleeve
- Rubber Bushing
- Air Duct Hose
- Must be free of oil and grease before installing
- Air Duct Pipe
- Air Duct Hose
- Must be free of oil and grease before installing
- From the Turbocharger
- To Intake Manifold
- Air Duct Hose
- Must be free of oil and grease before installing
- Bolt
- 5 Nm
- O-Ring
- Always replace after removing.
- Charge Air Pressure Sensor -G31-
- Removing and installing. Refer to Charge Air Pressure Sensor -G31-, REMOVING AND INSTALLING .
- Air Duct Pipe
- Air Duct Hose
- Must be free of oil and grease before installing
