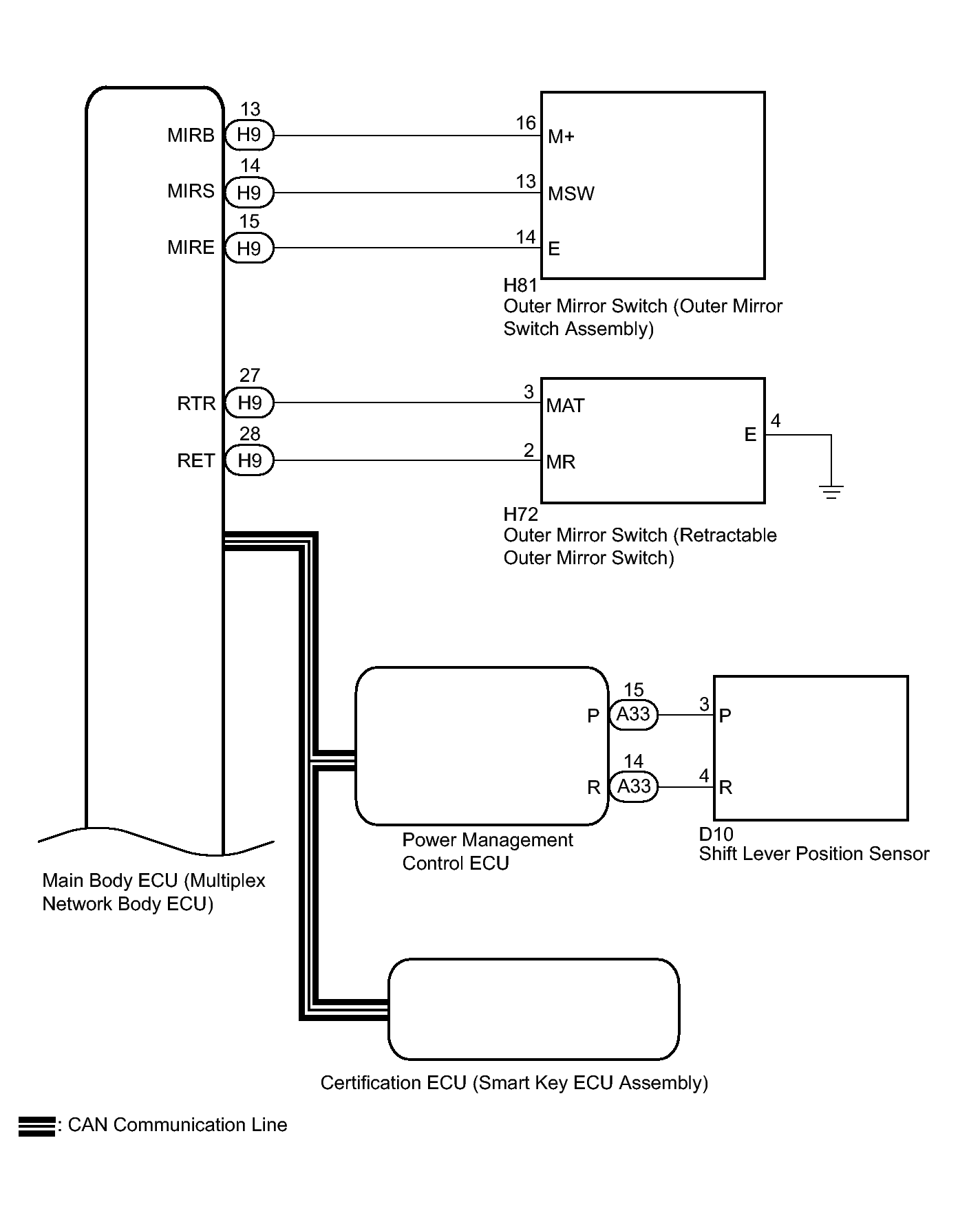

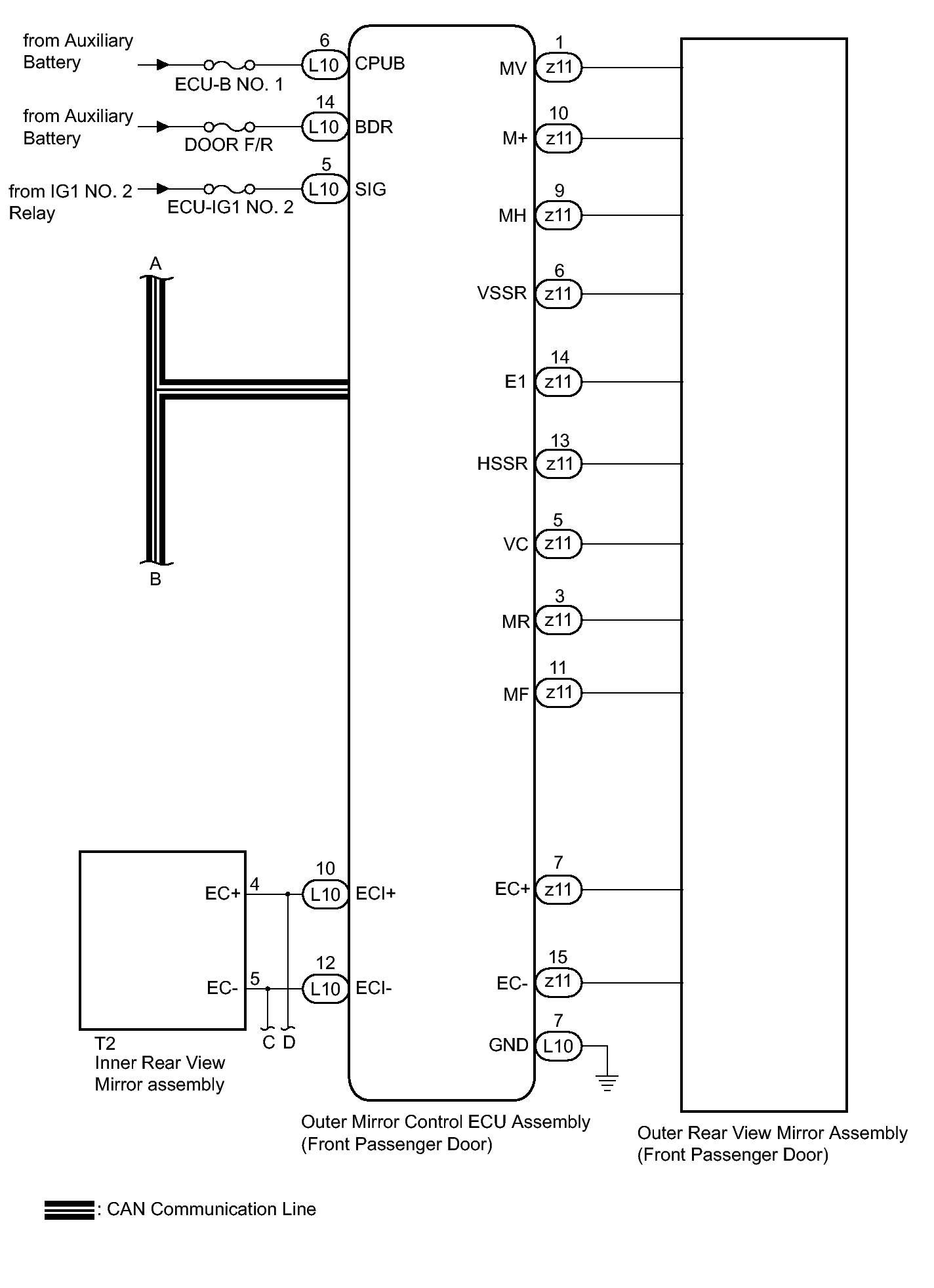

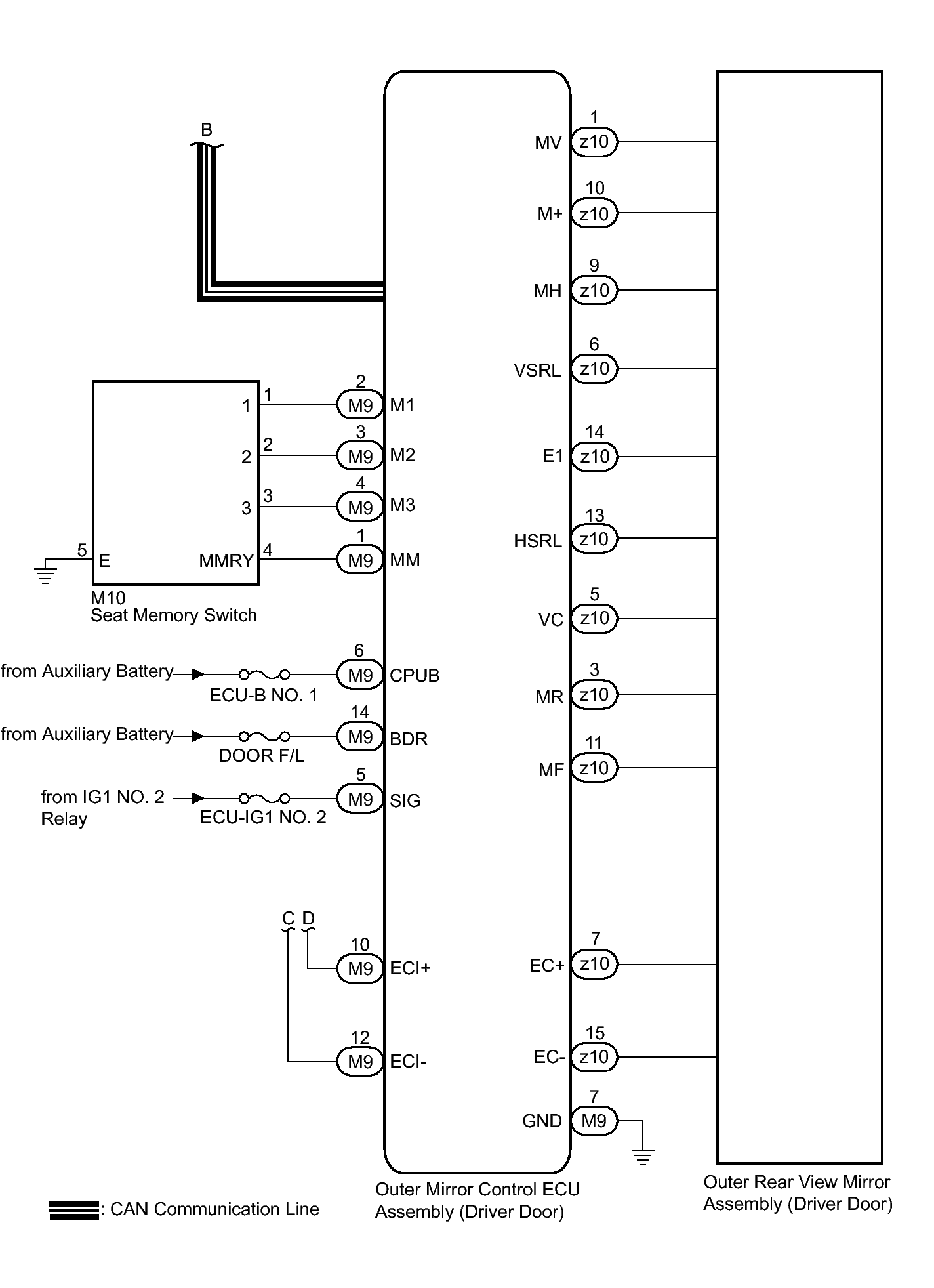

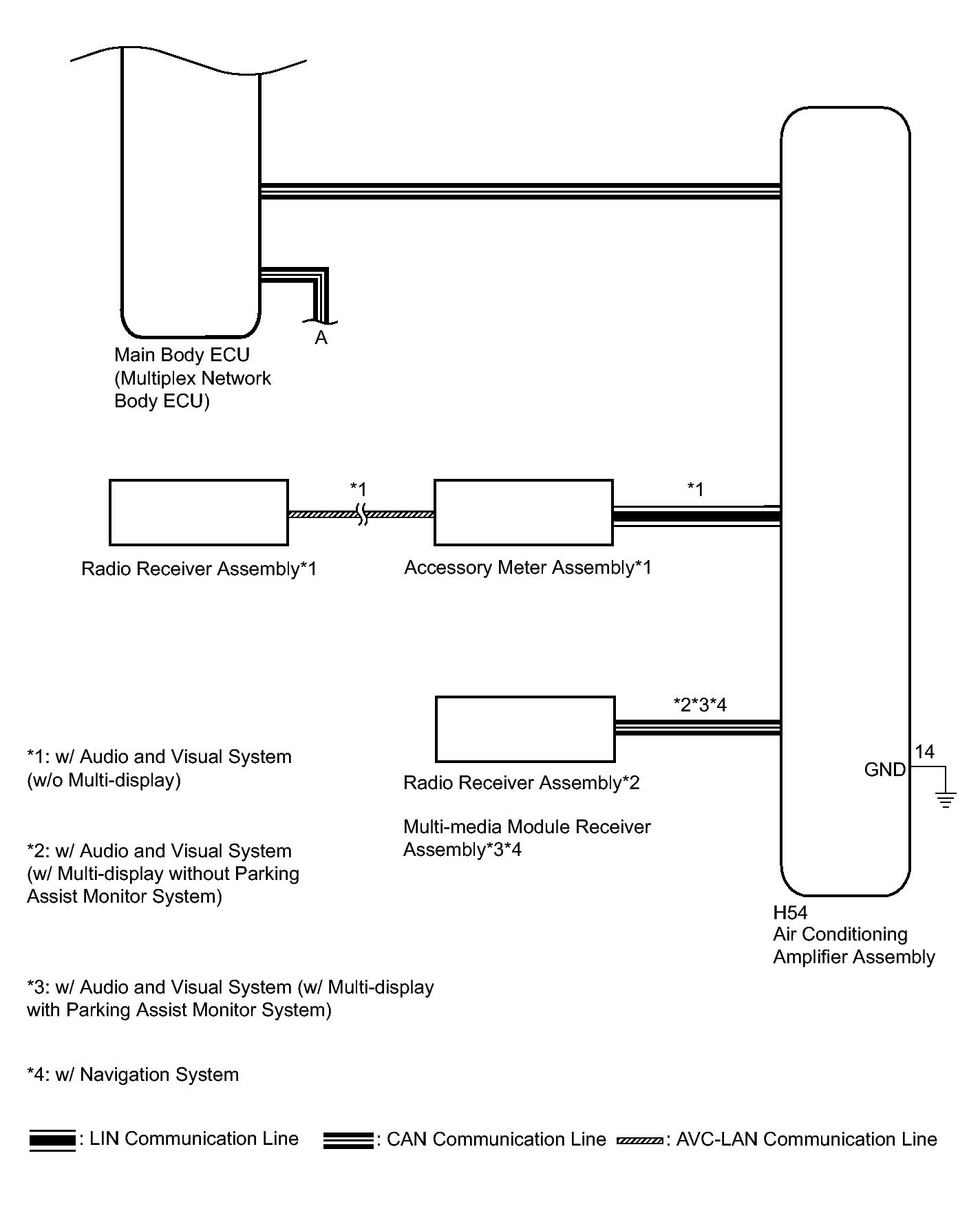

System Diagram [08/2013 - ]
WARNING: This page is about a different car, the 2014 Lexus ES 300h. However, it is still accessible from the selected car via links, so may be relevant.
COMMUNICATION TABLE
| Sender | Receiver | Signal / Signal Condition | Line |
|---|---|---|---|
| Air conditioning amplifier assembly | Outer mirror control ECU assembly (driver door) | Mirror heater drive request signal / Operation command or stop command | CAN |
| Air conditioning amplifier assembly | Outer mirror control ECU assembly (front passenger door) | Mirror heater drive request signal / Operation command or stop command | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (driver door) | Power switch signal / on (IG) or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (front passenger door) | Power switch signal / on (IG) or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (driver door) | Power switch on (ACC) signal /on (ACC) or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (front passenger door) | Power switch on (ACC) signal /on (ACC) or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (driver door) | Outer mirror RH select switch signal / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (front passenger door) | Outer mirror RH select switch signal / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (driver door) | Outer mirror LH select switch signal / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (front passenger door) | Outer mirror LH select switch signal / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (driver door) | Mirror adjust switch signal (Right) / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (front passenger door) | Mirror adjust switch signal (Right) / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (driver door) | Mirror adjust switch signal (Left) / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (front passenger door) | Mirror adjust switch signal (Left) / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (driver door) | Mirror adjust switch signal (Up) / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (front passenger door) | Mirror adjust switch signal (Up) / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (driver door) | Mirror adjust switch signal (Down) / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (front passenger door) | Mirror adjust switch signal (Down) / on or off | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (driver door) | Mirror position request signal / memory request, reverse memory request, memory call request, reverse request or return request | CAN |
| Main body ECU (multiplex network body ECU) | Outer mirror control ECU assembly (front passenger door) | Mirror position request signal / memory request, reverse memory request, memory call request, reverse request or return request | CAN |
| Outer mirror control ECU assembly (driver door) | Main body ECU (multiplex network body ECU) | Outer mirror LH state signal / Manual operation, memory operation, reverse operation or return operation | CAN |
| Outer mirror control ECU assembly (front passenger door) | Main body ECU (multiplex network body ECU) | Outer mirror RH state signal / Manual operation, memory operation, reverse operation or return operation | CAN |
| Outer mirror control ECU assembly (driver door) | Main body ECU (multiplex network body ECU) | Seat memory switch signal / M1 switch, M2 switch, M3 switch or SET switch | CAN |
