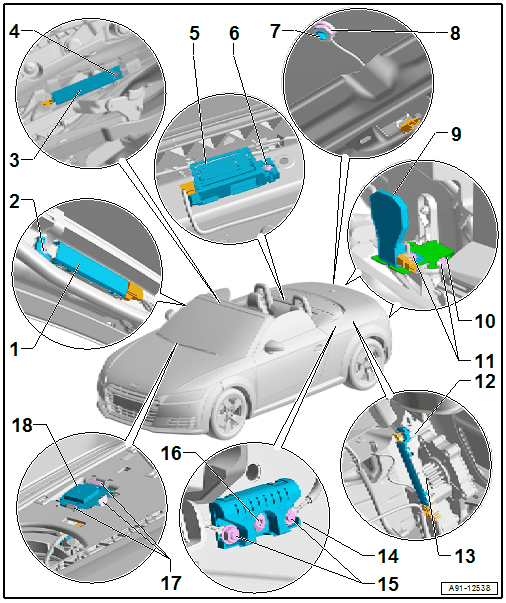

Component Location Overview - Antenna Systems, Roadster
WARNING: This page is about a different variant/trim than selected.
- Antenna Amplifiers -R83- / - R111-
- TV Antenna Amplifier 2 -R83- on the left A-pillar
- Antenna Amplifier 2 -R111- on the right A-pillar
- Removing and Installing. Refer to Antenna Amplifier 2 -R111-, REMOVING AND INSTALLING, ROADSTER .
- Bolt
- 2 Nm
- Antenna Amplifier 3 -R112-
- On the right rear convertible top frame
- Removing and installing. Refer to Antenna Amplifier 3 -R112-, REMOVING AND INSTALLING, ROADSTER .
- Bolt
- 2 Nm
- Rear Panel/Rollover Support Antenna
- Antenna assignment depends on the equipment and the market version. Refer to OVERVIEW - ANTENNA SYSTEMS
- Removing and Installing. Refer to REAR PANEL/ROLLOVER SUPPORT ANTENNA, REMOVING AND INSTALLING, ROADSTER .
- Bolt
- 4 Nm
- Satellite Tuner Antenna -R172-
- Removing and installing. Refer to SATELLITE TUNER ANTENNA, REMOVING AND INSTALLING, ROADSTER .
- Nut
- 6 Nm
- Bumper Antennas
- Antenna assignment depends on the equipment and the market version. Refer to OVERVIEW - ANTENNA SYSTEMS
- Removing and Installing. Refer to BUMPER ANTENNAS, REMOVING AND INSTALLING .
- Bracket
- Removing and installing. Refer to BUMPER ANTENNAS, REMOVING AND INSTALLING .
- Nut
- 3 Nm
- Bolt
- 2 Nm
- Antenna Amplifiers -R24- / -R113-
- Antenna Amplifier -R24- on right side of B-pillar
- Antenna Amplifier 4 -R113- on left side of B-pillar
- Antenna Amplifier -R124- /Antenna Amplifier 4 - R113-, Removing and Installing. Refer to Antenna Amplifier -R24-, REMOVING AND INSTALLING, ROADSTER
- Left/right film antenna, removing and installing. Refer to FILM ANTENNAS, REMOVING AND INSTALLING .
- Windshield Antenna Suppression Filter -C18-
- Removing and Installing. Refer to Windshield Antenna Suppression Filter -C18-, REMOVING AND INSTALLING, ROADSTER .
- Bolt
- 9 Nm
- Bolt
- 9 Nm
- Retainers
- GPS Antenna -R50-
- Removing and installing. Refer to GPS ANTENNA, REMOVING AND INSTALLING, ROADSTER .
