Component Location Overview - Engine From Rear, Vehicles Without An SCR System
WARNING: This page is about a different car, the 2016 Audi A3 and 2015 Audi A3. However, it is still accessible from the selected car via links, so may be relevant.

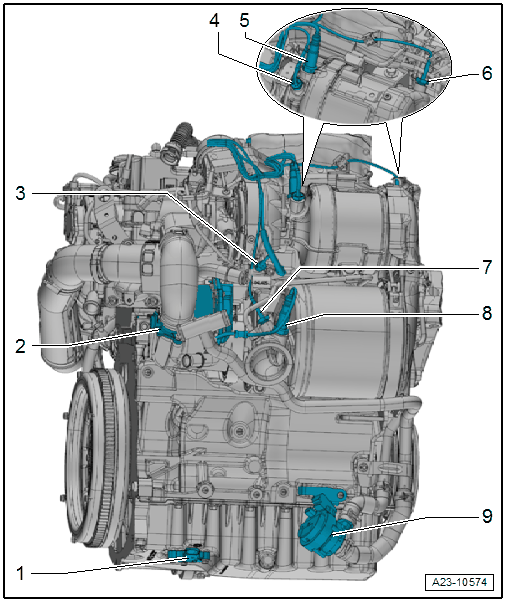

Fig 1: Engine Front Right, Vehicles without an Service Reminder Indicator (SRI) System Exploded View
- Oil Level Thermal Sensor -G266-
- Overview. Refer to OVERVIEW - OIL PAN/OIL PUMP .
- EGR Motor 2 -V339-
- Overview. Refer to OVERVIEW - EXHAUST GAS RECIRCULATION .
- Exhaust Gas Temperature Sensor 1 -G235-
- Overview. Refer to OVERVIEW - HEATED OXYGEN SENSOR .
- Exhaust Gas Temperature Sensor 2 -G448-
- Equipped depending on the exhaust gas standard
- Overview. Refer to OVERVIEW - HEATED OXYGEN SENSOR .
- Exhaust Gas Temperature Sensor 2 -G448- Connector. Refer to Figure.
- Heated Oxygen Sensor -G39- with Oxygen Sensor Heater -Z19-
- Equipped depending on the exhaust gas standard
- Overview. Refer to OVERVIEW - HEATED OXYGEN SENSOR .
- Heated Oxygen Sensor -G39- Connector. Refer to Figure.
- Exhaust Gas Temperature Sensor 3 -G495-
- Equipped depending on the exhaust gas standard
- Overview. Refer to OVERVIEW - HEATED OXYGEN SENSOR .
- Exhaust Gas Temperature Sensor 3 -G495- Connector. Refer to Figure.
- Exhaust Gas Temperature Sensor 4 -G648-
- Equipped depending on the exhaust gas standard
- Overview. Refer to OVERVIEW - HEATED OXYGEN SENSOR .
- Exhaust Gas Temperature Sensor 4 -G648- Connector. Refer to Figure.
- Oxygen Sensor after Catalytic Converter -G130- with Heater for Oxygen Sensor 1 after Catalytic Converter -Z29-
- Equipped depending on the exhaust gas standard
- Overview. Refer to OVERVIEW - HEATED OXYGEN SENSOR .
- Connector for Oxygen Sensor after Catalytic Converter -G130-. Refer to Figure.
- Heater Support Pump -V488-
- Overview. Refer to OVERVIEW - ELECTRIC COOLANT PUMP .
