Component Location Overview - Engine Compartment
WARNING: This page is about a different car, the 2016 Audi A3 and 2015 Audi A3. However, it is still accessible from the selected car via links, so may be relevant.

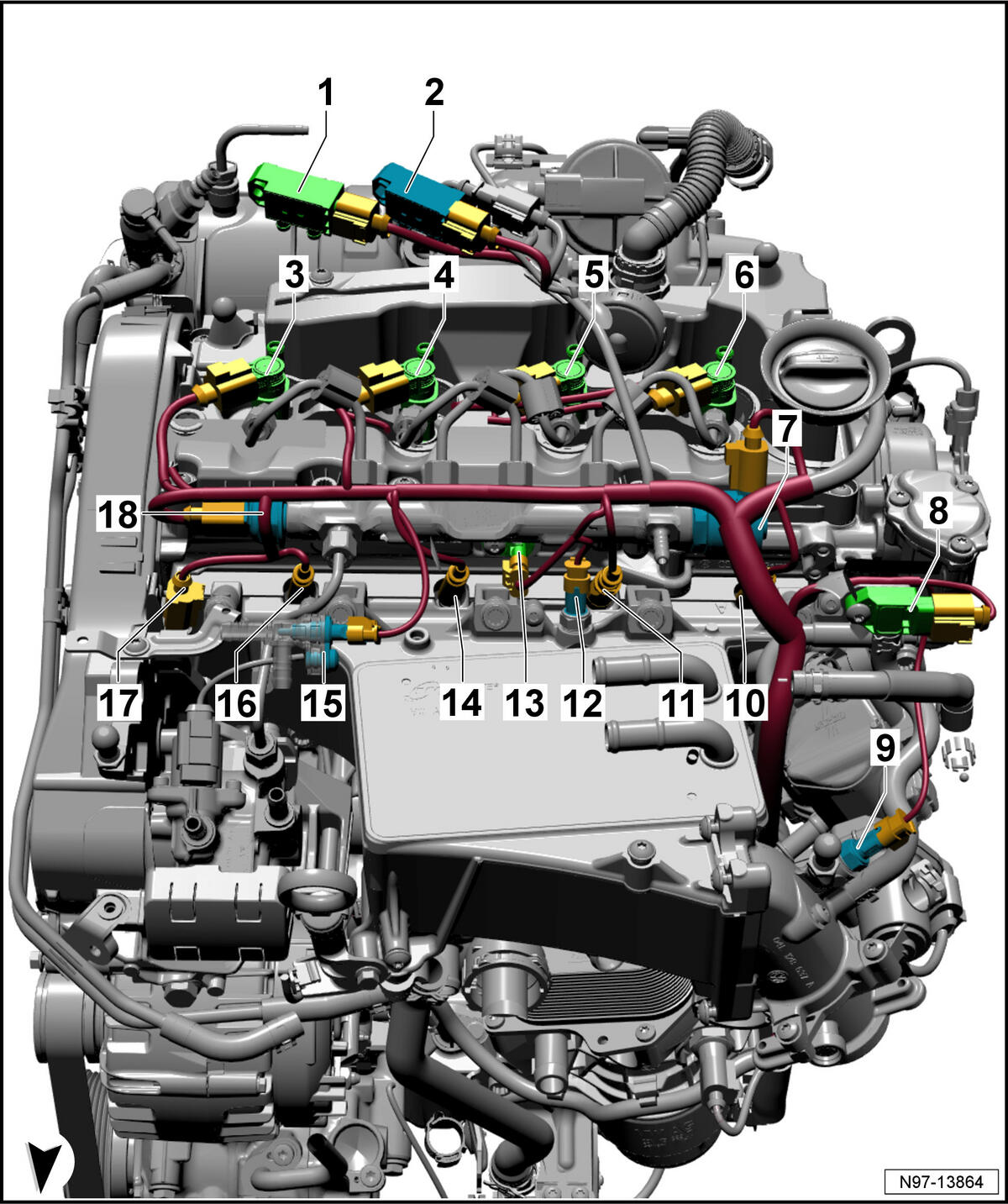

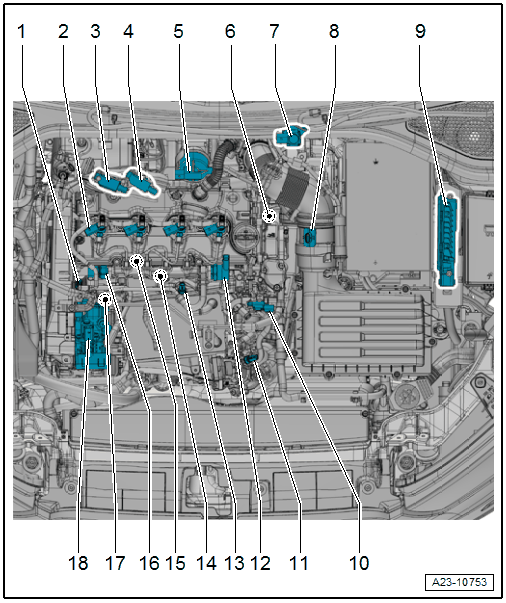

- Cylinder Head Coolant Valve -N489-
- Component location. Refer to Figure.
- Fuel Injectors
- Cylinder 1 Fuel Injector -N30-
- Cylinder 2 Fuel Injector -N31-
- Cylinder 3 Fuel Injector -N32-
- Cylinder 4 Fuel Injector -N33-
- Overview. Refer to OVERVIEW - FUEL INJECTORS .
- Differential Pressure Sensor -G505-
- Equipped depending on the exhaust gas standard
- Overview. Refer to OVERVIEW - HEATED OXYGEN SENSOR .
- Exhaust Pressure Sensor 1 -G450-
- Equipped depending on the exhaust gas standard
- Overview. Refer to OVERVIEW - HEATED OXYGEN SENSOR .
- Charge Air Pressure Actuator Position Sensor -G581-
- Engine Coolant Temperature Sensor -G62-
- Overview. Refer to OVERVIEW - COOLANT TEMPERATURE SENSOR .
- Wastegate Bypass Regulator Valve -N75-
- Wastegate Bypass Regulator Valve -N75- Connector. Refer to Figure.
- Mass Airflow Sensor -G70-
- Component location. Refer to Figure.
- Overview. Refer to OVERVIEW - AIR FILTER HOUSING .
- Engine Control Module -J623-
- Removing and Installing. Refer to ENGINE CONTROL MODULE -J623-, REMOVING AND INSTALLING .
- Charge Air Pressure Sensor -G31-
- Overview. Refer to OVERVIEW - CHARGE AIR SYSTEM .
- Charge Air Temperature Sensor In Front Of Charge Air Cooler -G810-
- Overview. Refer to OVERVIEW - INTAKE MANIFOLD .
- Fuel Pressure Regulator Valve -N276-
- Overview. Refer to OVERVIEW - HIGH PRESSURE RESERVOIR (FUEL RAIL) .
- Charge Air Temperature Sensor after Charge Air Cooler -G811-
- Overview. Refer to OVERVIEW - INTAKE MANIFOLD .
- Camshaft Position Sensor -G40- (Camshaft Position Sensor)
- Overview. Refer to OVERVIEW - PREGLOW SYSTEM .
- Glow Plug
- Overview. Refer to OVERVIEW - PREGLOW SYSTEM .
- Fuel Pressure Sensor -G247-
- Overview. Refer to OVERVIEW - HIGH PRESSURE RESERVOIR (FUEL RAIL) .
- Fuel Temperature Sensor -G81-
- 2 Nm
- In the fuel supply line
- Removing and Installing. Refer to FUEL TEMPERATURE SENSOR -G81-, REMOVING AND INSTALLING .
- High Pressure Pump
- With Fuel Metering Valve - N290- (not open)
- Overview. Refer to OVERVIEW - HIGH PRESSURE PUMP .
- Differential Pressure Sensor -G505-
- Equipped depending on the exhaust gas standard
- Overview. Refer to OVERVIEW - HEATED OXYGEN SENSOR .
- Exhaust Pressure Sensor 1 -G450-
- Equipped depending on the exhaust gas standard
- Overview. Refer to OVERVIEW - HEATED OXYGEN SENSOR .
- Cylinder 1 Fuel Injector -N30-
- Cylinder 2 Fuel Injector -N31-
- Cylinder 3 Fuel Injector -N32-
- Cylinder 4 Fuel Injector -N33-
- Fuel Pressure Regulator Valve -N276-
- Overview. Refer to OVERVIEW - HIGH PRESSURE RESERVOIR (FUEL RAIL) .
- Charge Air Pressure Sensor -G31-
- Overview. Refer to OVERVIEW - CHARGE AIR SYSTEM .
- Charge Air Temperature Sensor In Front Of Charge Air Cooler -G810-
- Overview. Refer to OVERVIEW - INTAKE MANIFOLD .
- Glow Plug 4 -Q13-
- Overview. Refer to OVERVIEW - PREGLOW SYSTEM .
- Glow Plug 3 -Q12-
- Overview. Refer to OVERVIEW - PREGLOW SYSTEM .
- Charge Air Temperature Sensor after Charge Air Cooler -G811-
- Overview. Refer to OVERVIEW - INTAKE MANIFOLD .
- Camshaft Position Sensor -G40- (Camshaft Position Sensor)
- Overview. Refer to OVERVIEW - PREGLOW SYSTEM .
- Glow Plug 2 -Q11-
- Overview. Refer to OVERVIEW - PREGLOW SYSTEM .
- Fuel Temperature Sensor -G81-
- Glow Plug 1 -Q10-
- Cylinder Head Coolant Valve -N489-
- Component location. Refer to Figure.
- Fuel Pressure Sensor -G247-
- Overview. Refer to OVERVIEW - HIGH PRESSURE RESERVOIR (FUEL RAIL) .
