Fuse Panel C

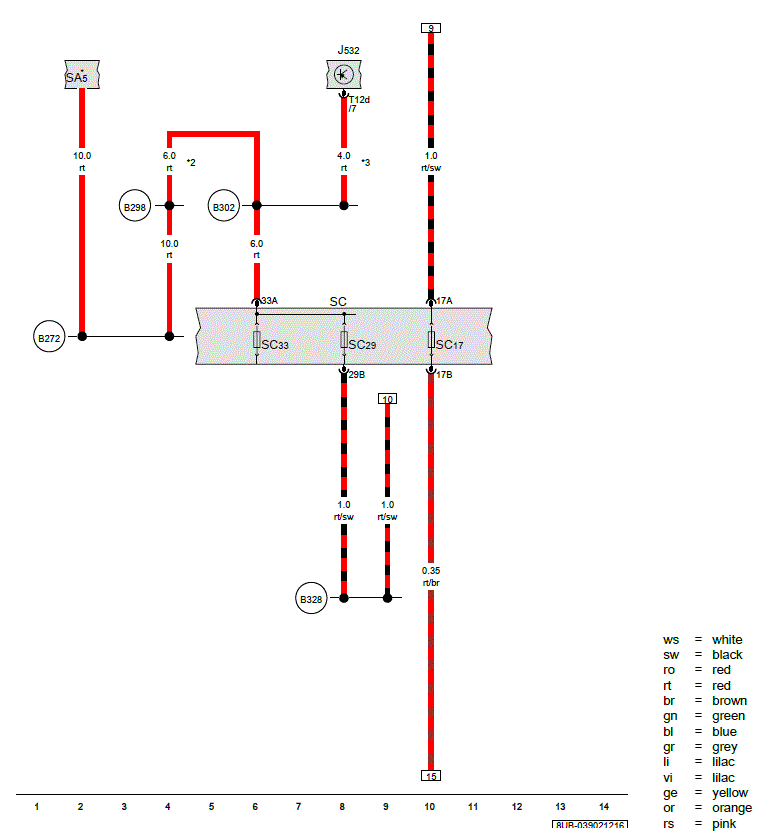

G00572004Courtesy of AUDI OF AMERICA, LLC

J532  Voltage stabilizer

SA5  Fuse 5 (on fuse panel A)

SC  Fuse panel C

SC17  Fuse 17 (on fuse panel C)

SC29  Fuse 29 (on fuse panel C)

SC33  Fuse 33 (on fuse panel C)

T12d  12-pin connector

(B272) Positive connection (30) (in main wiring harness)

(B298) Positive connection 2 (30) (in main wiring harness)

(B302) Positive connection 6 (30) (in main wiring harness)

(B328) Positive connection 14 (30a) (in main wiring harness)

*  Refer to applicable battery wiring diagram

*2  Only for vehicles without Start/Stop system

*3  Only for vehicles with Start/Stop system
