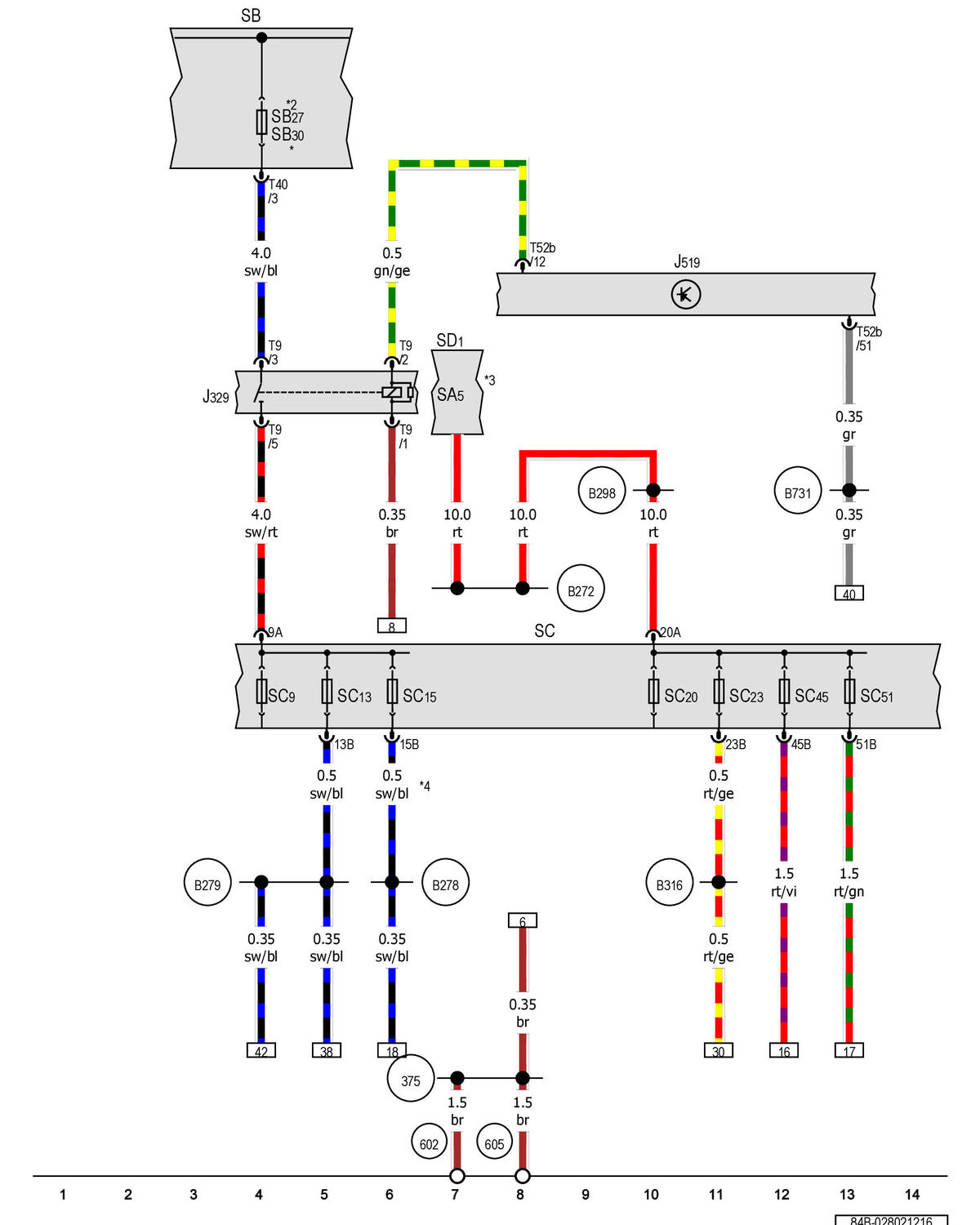

Terminal 15 Power Supply Relay
J329 Terminal 15 power supply relay
J519 Vehicle electrical system control module
SA5 Fuse 5 (on fuse panel A)
SB Fuse panel B
SC Fuse panel C
SD1 Fuse 1 (on fuse panel D)
SC9 Fuse 9 (on fuse panel C)
SC13 Fuse 13 (on fuse panel C)
SC15 Fuse 15 (on fuse panel C)
SC20 Fuse 20 (on fuse panel C)
SC23 Fuse 23 (on fuse panel C)
SB27 Fuse 27 (on fuse panel B)
SB30 Fuse 30 (on fuse panel B)
SC45 Fuse 45 (on fuse panel C)
SC51 Fuse 51 (on fuse panel C)
T9 9-pin connector
T40 40-pin connector
T52b 52-pin connector
(375) Ground connection 10 (in main wiring harness)
(602) Ground connection in left front footwell
(605) Ground connection on upper steering column
(B272) Positive connection (30) (in main wiring harness)
(B278) Positive connection 2 (15a) (in main wiring harness)
(B279) Positive connection 3 (15a) (in main wiring harness)
(B298) Positive connection 2 (30) (in main wiring harness)
(B316) Positive connection 2 (30a) (in main wiring harness)
(B731) Connection 58s (in main wiring harness) 1
* through October 2012
*2 from November 2012
*3 Refer to applicable battery wiring diagram
*4 Diameter depends on equipment
