Instrument Cluster Can Bus High Connection 1 (In Main Wiring Harness), Instrument Cluster Can Bus Low Connection 1 (In Main Wiring Harness), Diagnostic Can Bus High Connection 1 (In Main Wiring Harness), Diagnostic Can Bus Low Connection 1 (In Main Wiring Harness)

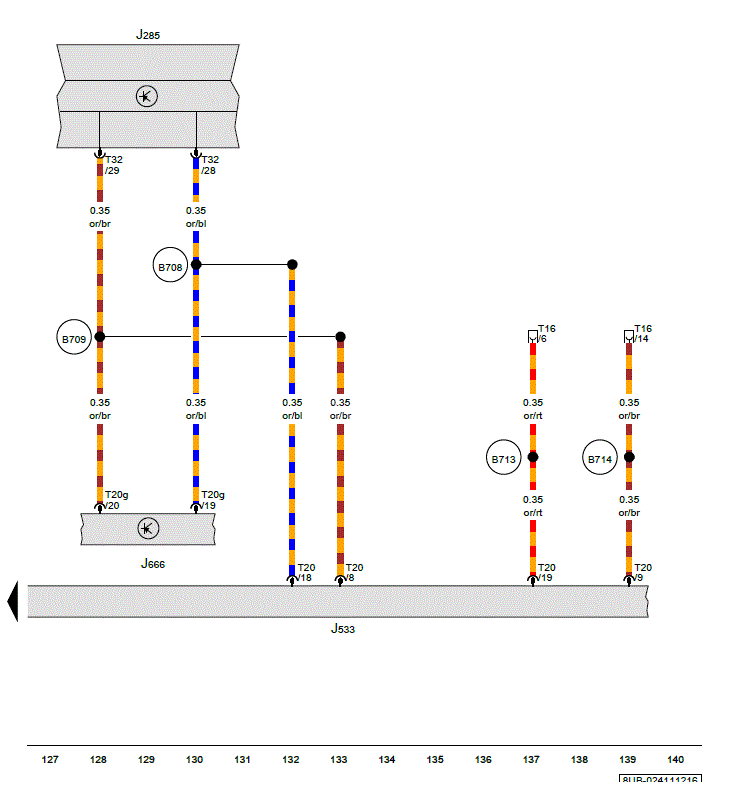

G00575793Courtesy of AUDI OF AMERICA, LLC

J285  Instrument cluster control module

J533  Data bus on board diagnostic interface

J666  Internet access control module

T16t  16-pin connector

T20  20-pin connector

T20g  20-pin connector

T32  32-pin connector

(B708) Instrument cluster CAN bus high connection 1 (in main wiring harness)

(B709) Instrument cluster CAN bus low connection 1 (in main wiring harness)

(B713) Diagnostic CAN bus high connection 1 (in main wiring harness)

(B714) Diagnostic CAN bus low connection 1 (in main wiring harness)
