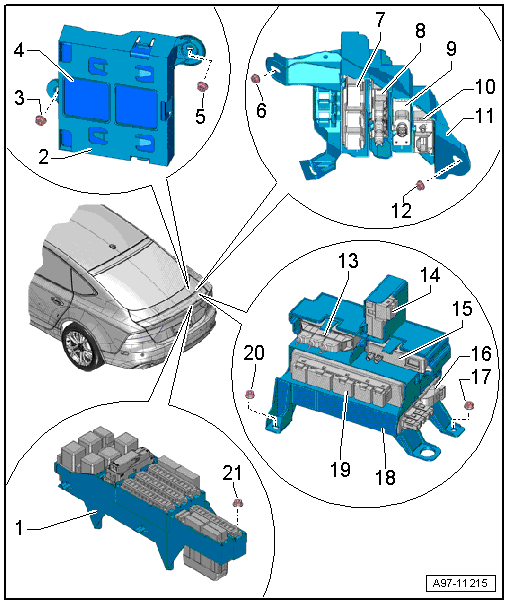

Luggage Compartment Relay And Fuse Carrier And Control Modules Overview
WARNING: This page does not describe the selected car, but rather 9 other vehicles, including the 2015 Audi S7, 2015 Audi RS 7, 2015 Audi A7 Quattro, 2014 Audi S7, and 2014 Audi RS 7. However, it is still accessible from the selected car via links, so may be relevant.
- Relay and Fuse Panel F -SF-
- Removing and installing, refer to RELAY AND FUSE PANEL ON RIGHT SIDE -SF- .
- With Fuse Panel F -SF-, removing and installing, refer to FUSE PANELS -ST1- / -ST2- / -ST3- / -ST4- / -ST5- .
- With 46-pin Connector -T46b-, removing and installing, refer to 46-PIN CONNECTOR, CAN CUT-OFF CONNECTOR .
- Retaining Frame
- For the control module.
- Nut
- 3 Nm
- Comfort System Central Control Module -J393-
- Removing and installing, refer to COMFORT SYSTEM CENTRAL CONTROL MODULE -J393- .
- Nut
- 3 Nm
- Nut
- 3 Nm
- Towing Recognition Control Module -J345-
- Overview, refer to TRAILER HITCH OUTLET AND TOWING RECOGNITION CONTROL MODULE OVERVIEW .
- Vehicle Positioning System Interface Control Module -J843-
- Removing and installing, refer to VEHICLE POSITIONING SYSTEM INTERFACE CONTROL MODULE -J843-, REMOVING AND INSTALLING
- Not assigned
- Auxiliary Heater Radio Receiver -R64-
- Not available in the US or Canada.
- Upper Frame
- For the control modules.
- Removing and installing, refer to CONTROL MODULE UPPER FRAME .
- Nut
- 3 Nm
- Parking Aid Control Module -J446- /Parallel Parking Assistance Control Module -J791-
- Overview, refer to PARKING AID OVERVIEW .
- Rear Spoiler Control Module -J223-
- Removing and installing, refer to REAR SPOILER CONTROL MODULE -J223-, REMOVING AND INSTALLING .
- Cellular Telephone Amplifier -R86-
- Removing and installing, refer to CELLULAR TELEPHONE AMPLIFIER -R86-, REMOVING AND INSTALLING .
- Rear View Camera System Control Module -J772-
- Removing and installing, refer to REARVIEW CAMERA SYSTEM CONTROL MODULE -J772-, REMOVING AND INSTALLING .
- Nut
- 3 Nm
- Lower Frame
- For the control modules.
- Removing and installing, refer to CONTROL MODULE LOWER FRAME .
- Level Control System Control Module -J197-
- Removing and installing, refer to LEVEL CONTROL SYSTEM CONTROL MODULE -J197-, REMOVING AND INSTALLING .
- Nut
- 3 Nm
- Nut
- 3 Nm
