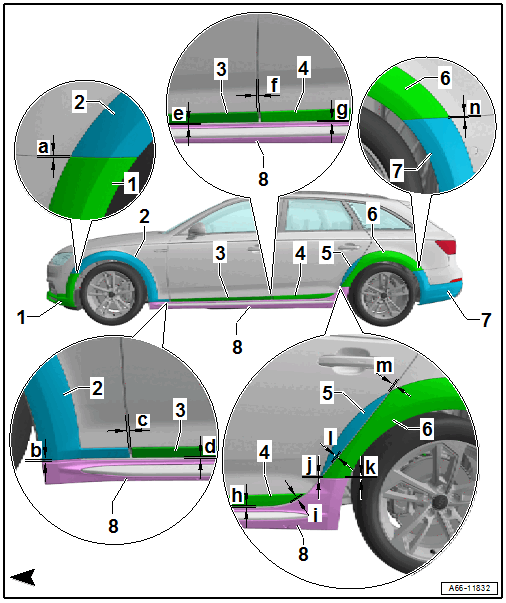

Cover Adjustment Dimensions
- 1 -
Front Spoiler
- 2 -
Front Wheel Cover
- Dimension -a- = 0.5 mm
- Dimension -b- =1.5 mm.
- 3 -
Front Door Cover
- Dimension -c- = 5.8 mm
- Dimension -d- = 6.4 mm
- Dimension -e- = 6.4 mm
- 4 -
Rear Door Cover
- Dimension -f- = 6.3 mm
- Dimension -g- = 6.4 mm
- Dimension -h- = 6.4 mm
- Dimension -i- = 4.6 mm
- 5 -
Door Wheel Cover
- Dimension -l- = 3.6 mm
- 6 -
Rear Wheel Cover
- Dimension -j- = 2.1 mm
- Dimension -k- = 1.8 mm
- Dimension -m- = 3.6 mm
- Dimension -n- = 0.5 mm
- 7 -
Bumper Cover Lower Section
- 8 -
Side Sill Trim Panel
