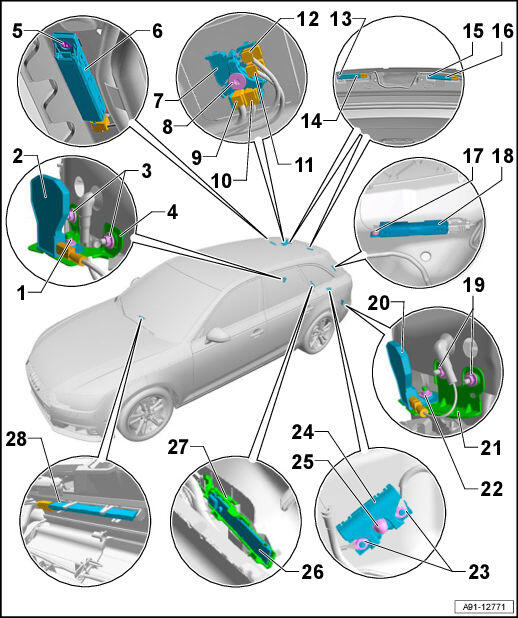

Component Location Overview - Antenna Systems, AVANT
- Nut
- 3 Nm
- Telephone Antenna -R65-
- Removing and Installing. Refer to GSM ANTENNA, REMOVING AND INSTALLING .
- Nut
- 3 Nm
- Quantity: 2
- Bracket
- Not Installed
- Not Installed
- Roof Antenna -R216-
- Removing and Installing. Refer to ROOF ANTENNA, REMOVING AND INSTALLING .
- Bolt
- 5 Nm
- Not Assigned
- GSM Connection from Telephone Antenna -R65-
- LTE connection from LTE Antenna 1 -R297-
- Antenna assignment depends on equipment. Refer to OVERVIEW - ANTENNA SYSTEMS, AVANT
- SAT Connection for the Satellite Antenna -R170-
- GPS Connection for GPS Antenna -R50-
- Bolt
- 2 Nm
- Antenna Amplifier 2 -R111-
- Removing and Installing. Refer to ANTENNA AMPLIFIER 2 -R111-, REMOVING AND INSTALLING, AVANT .
- Bolt
- 2 Nm
- Antenna Amplifier -R24-
- Removing and Installing. Refer to ANTENNA AMPLIFIER -R24-, REMOVING AND INSTALLING, AVANT .
- Bolt
- 2 Nm
- TV Antenna Amplifier 1 -R82-
- Removing and Installing. Refer to TV ANTENNA AMPLIFIER 1 -R82-, REMOVING AND INSTALLING, AVANT .
- Nut
- 3 Nm
- Quantity: 2
- LTE Antenna 2 -R306-
- Removing and Installing. Refer to BUMPER ANTENNAS, REMOVING AND INSTALLING .
- Bracket
- Nut
- 3 Nm
- Nut
- 9 Nm
- Quantity: 2
- Windshield Antenna Suppression Filter -C18-
- Removing and Installing. Refer to WINDSHIELD ANTENNA SUPPRESSION FILTER -C18-, REMOVING AND INSTALLING, AVANT .
- Nut
- 9 Nm
- Emergency Call Module Antenna -R263-
- Depends on equipment
- Only on 4GR/4GY
- Removing and Installing. Refer to EMERGENCY CALL MODULE ANTENNA -R263-, REMOVING AND INSTALLING, AVANT, WITH TINTED GLASS (4GR/4GY) .
- Bracket
- Emergency Call Module Antenna -R263-
- Depends on equipment
- Only for 4GF/4GS
- Removing and Installing. Refer to EMERGENCY CALL MODULE ANTENNA -R263-, REMOVING AND INSTALLING, SEDAN/AVANT, WITHOUT TINTED GLASS (4GF/4GS) .
Emergency Call Module Antenna 2 -R322-
- Only on 4GR/4GY
- Removing and Installing. Refer to EMERGENCY CALL MODULE ANTENNA 2 -R322-, REMOVING AND INSTALLING .
