Bumper Cover Gap Dimension
WARNING: This page does not describe the selected car, but rather 9 other vehicles, including the 2018 Audi S6, 2018 Audi A6 Quattro, 2018 Audi A6, 2017 Audi S6, and 2017 Audi A6 Quattro. However, it is still accessible from the selected car via links, so may be relevant.

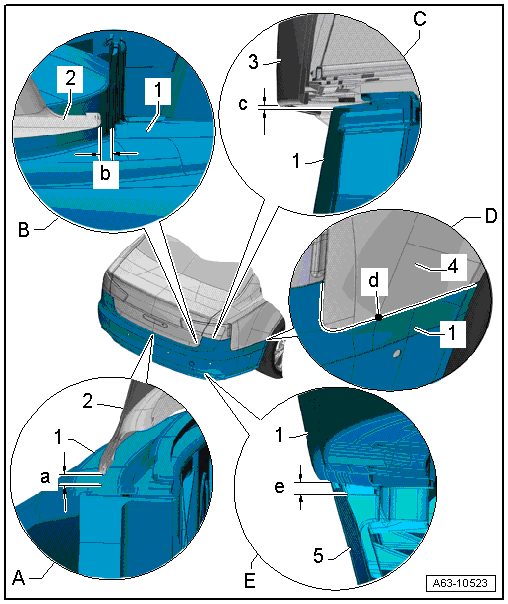

- A -Rear Bumper Cover to Lower Rear Lid
- Gap dimension -a- = 5.0 mm
-1- Bumper cover
-2- Rear lid
- B -Rear Bumper Cover to Rear Lid Side
- Gap dimension -b- = 3.5 mm
-1- Bumper cover
-2- Rear lid
- C -Rear bumper cover to the outer tail lamp
- Gap dimension -c- = 2.5 mm
-1- Bumper cover
-3- Outer tail lamp
- D -Rear Bumper Cover to the Rear Side Panel
- Gap dimension -d- = zero gap
-1- Bumper cover
-4- Rear side panel
- E -Rear bumper cover to the bumper cover lower section
- Gap dimension -e- = 1.0 mm
-1- Bumper cover
-5- Bumper cover lower section
