Front Bumper Cover Gap Dimensions
WARNING: This page does not describe the selected car, but rather 9 other vehicles, including the 2018 Audi S6, 2018 Audi A6 Quattro, 2018 Audi A6, 2017 Audi S6, and 2017 Audi A6 Quattro. However, it is still accessible from the selected car via links, so may be relevant.

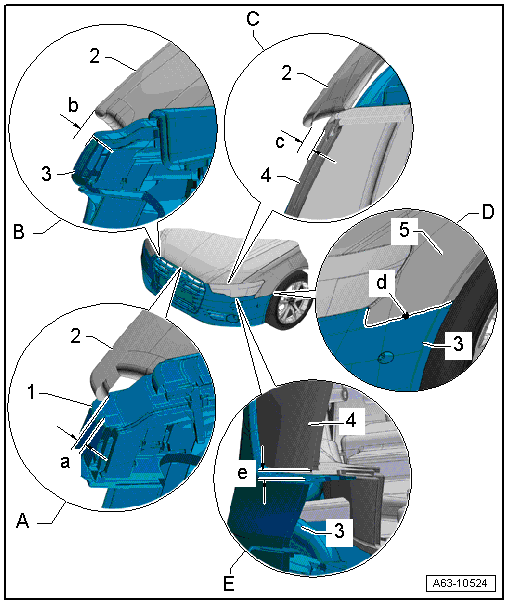

- A -Hood to Radiator Grille
- Gap dimension -a- = 4.5 mm
-1- Radiator grille
-2- Hood
- Adjusting. Refer to FRONT BUMPER COVER, ADJUSTING .
- B -Hood to Front Bumper Cover
- Gap dimension -b- = 3.5 mm
-2- Hood
-3- Bumper cover
- Adjusting. Refer to FRONT BUMPER COVER, ADJUSTING .
- C -Hood to headlamp housing
- Gap dimension -c- = 5.9 to 5.3 mm
-2- Hood
-4- Headlamp housing
- D -Front Bumper Cover to the Front Fender
- Gap dimension -d- = zero gap
-3- Bumper cover
-5- Front fender
- E -Front Bumper Cover to Headlamp Housing
- Gap dimension -e- = 2.0 mm
-3- Bumper cover
-4- Headlamp housing
