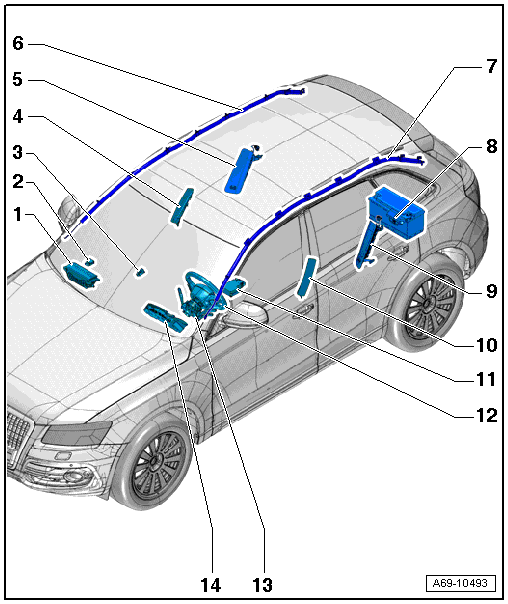

Component Location Overview - Airbag System
WARNING: This page does not describe the selected car, but rather 13 other vehicles, including the 2017 Audi SQ5, 2017 Audi Q5, 2016 Audi SQ5, 2016 Audi Q5, and 2015 Audi SQ5. However, it is still accessible from the selected car via links, so may be relevant.
- Front Passenger Airbag
- With the Front Passenger Airbag Igniter 1 -N131- and Front Passenger Airbag Igniter 2 -N132-
- Overview. Refer to OVERVIEW - FRONT PASSENGER AIRBAG .
- Deactivating and activating possible using the Front Passenger Airbag Deactivation Key Switch -E224-.
- Front Passenger Airbag Deactivation Key Switch -E224-
- Removing and installing. Refer to FRONT PASSENGER AIRBAG DEACTIVATION KEY SWITCH, REMOVING AND INSTALLING .
- Front Passenger Airbag -Disabled- Indicator Lamp -K145-
- Located in a shared housing with the Emergency Flasher Button -E229-
- Removing and Installing. Refer to FRONT PASSENGER AIRBAG -DISABLED- INDICATOR LAMP -K145-, REMOVING AND INSTALLING .
- Side Airbag, Front Passenger Side
- With Front Passenger Thorax Airbag Igniter -N200-
- Overview. Refer to OVERVIEW - FRONT SIDE AIRBAG .
- Rear Side Airbag on Passenger Side
- Equipment levels
- With Passenger Side Rear Thorax Airbag Igniter -N202-
- Overview. Refer to OVERVIEW - REAR SIDE AIRBAG .
- Switching on and off REAR SIDE AIRBAG, TURNING OFF
- Front Passenger Head Curtain Airbag
- With Front Passenger Head Curtain Airbag Igniter -N252-
- Overview. Refer to OVERVIEW - HEAD CURTAIN AIRBAG .
- Driver Side Head Curtain Airbag
- With Driver Head Curtain Airbag Igniter -N251-
- Overview. Refer to OVERVIEW - HEAD CURTAIN AIRBAG .
- Battery Interrupt Igniter -N253-
- Overview. Refer to OVERVIEW - BATTERY INTERRUPT IGNITER .
- Rear Side Airbag on Driver Side
- Equipment levels
- With Driver Side Rear Thorax Airbag Igniter -N201-
- Overview. Refer to OVERVIEW - REAR SIDE AIRBAG .
- Switching on and off REAR SIDE AIRBAG, TURNING OFF
- Side Airbag, Driver Side
- With Driver Thorax Airbag Igniter -N199-
- Overview. Refer to OVERVIEW - FRONT SIDE AIRBAG .
- Airbag Control Module -J234-
- Overview. Refer to OVERVIEW - AIRBAG CONTROL MODULE .
- Driver Side Airbag
- With Driver Airbag Igniter -N95- and Driver Airbag Igniter 2 -N250-
- Overview. Refer to OVERVIEW - DRIVER SIDE AIRBAG .
- Steering Column Electronics Control Module -J527-
- With Airbag Spiral Spring/Return Spring with Slip Ring -F138- and Steering Angle Sensor -G85-
- Removing and installing. Refer to STEERING COLUMN ELECTRONICS CONTROL MODULE -J527-, REMOVING AND INSTALLING .
- Airbag Indicator Lamp -K75-
- Installed location: in the instrument cluster
- Cannot be replaced separately
