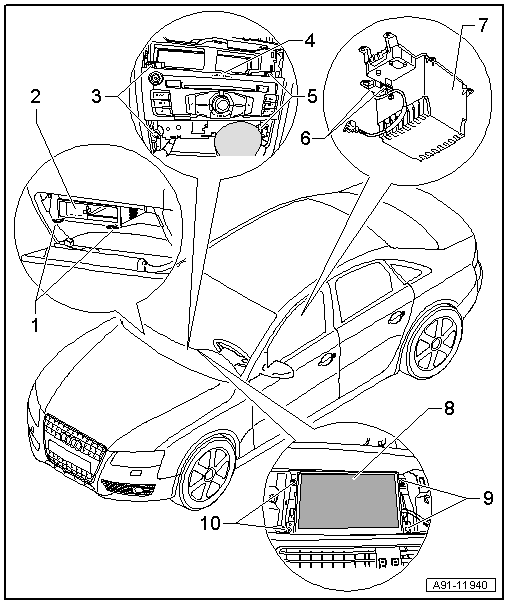

Component Location Overview - Radio
WARNING: This page does not describe the selected car, but rather 18 other vehicles, including the 2016 Audi S4, 2016 Audi A4 Quattro, 2016 Audi A4, 2015 Audi S4, and 2015 Audi A4 Quattro. However, it is still accessible from the selected car via links, so may be relevant.
- Radio Removal Tool T10057
- External Audio Source Connection -R199-, AMI
- Connector assignments AMI (CAN), refer to CONNECTOR ASSIGNMENT AMI, CAN .
- Removing and Installing, (AMI), refer to External Audio Source Connection -R199-, REMOVING AND INSTALLING, AMI .
- Screw
- 3 Nm
- Quantity: 2
- Radio -R-
- Chorus connector assignment, refer to RADIO CONNECTOR ASSIGNMENTS, CHORUS .
- Concert/symphony connector assignment, refer to RADIO CONNECTOR ASSIGNMENTS, CONCERT, SYMPHONY .
- Removing and installing, refer to Radio -R-, REMOVING AND INSTALLING
- Screw
- 3 Nm
- Quantity: 2
- External Audio Source Connection -R199-, AUX IN
- AUX-IN connector assignment, refer to AUX IN CONNECTOR ASSIGNMENT .
- AUX IN, Removing and Installing, refer to External Audio Source Connection -R199-, REMOVING AND INSTALLING, AUX IN .
- Storage Compartment
- Front Information Display Control Head -J685-
- Connector assignment, refer to DISPLAY CONNECTOR ASSIGNMENT, RADIO .
- Removing and installing, refer to INFOTAINMENT SYSTEM DISPLAY, REMOVING AND INSTALLING
- Screw
- 2 Nm
- Quantity: 2
- Bolt
- 2 Nm
- Quantity: 2
