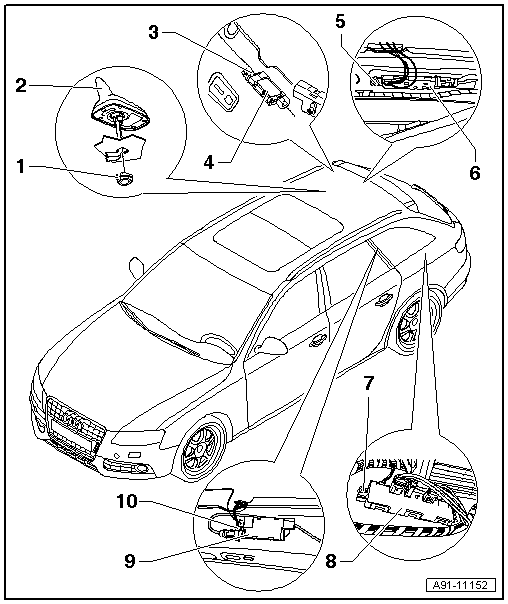

Antenna Systems, Component Location Overview, AVANT
WARNING: This page does not describe the selected car, but rather 18 other vehicles, including the 2016 Audi S4, 2016 Audi A4 Quattro, 2016 Audi A4, 2015 Audi S4, and 2015 Audi A4 Quattro. However, it is still accessible from the selected car via links, so may be relevant.
- Nut, through MY 2011
- Bolt, from MY 2012
- 6 Nm
- Radio/Telephone/Navigation System Antenna -R52-
- Removing and installing, (through MY 2011), refer to ROOF ANTENNA, REMOVING AND INSTALLING, THROUGH MY 2011, AVANT .
- Removing and Installing (from MY 2012), refer to ROOF ANTENNA, REMOVING AND INSTALLING, FROM MY 2012, AVANT .
- Bolt
- 2 Nm
- Antenna Amplifier 2 -R111-
- Connector assignment, refer to ANTENNA AMPLIFIER CONNECTOR ASSIGNMENT, AVANT => Antenna Amplifier 2 -R111- .
- Removing and installing, refer to Antenna Amplifier 2 -R111-, REMOVING AND INSTALLING, AVANT
- Screw
- 2 Nm
- Antenna Amplifier -R24-
- Connector assignment, refer to ANTENNA AMPLIFIER CONNECTOR ASSIGNMENT, AVANT => Antenna Amplifier -R24- .
- Removing and installing, refer to Antenna Amplifier -R24-, REMOVING AND INSTALLING, AVANT
- Screw
- 2 Nm
- Antenna Amplifier 3 -R112- MMI, through 11/03/2008
- Connector assignment, refer to ANTENNA AMPLIFIER CONNECTOR ASSIGNMENT, AVANT => Antenna Amplifier 3 -R112- MMI, through 11/03/2008 .
- Removing and installing, refer to Antenna Amplifier 3 -R112-, REMOVING AND INSTALLING, MMI, AVANT
- Antenna Amplifier 3 -R112-, Radio CAN/MMI, from 11/03/2008
- Connector Assignment (CAN), refer to ANTENNA AMPLIFIER CONNECTOR ASSIGNMENT, AVANT => Antenna Amplifier 3 -R112-
- Pin assignment (MMI), refer to ANTENNA AMPLIFIER CONNECTOR ASSIGNMENT, AVANT => Antenna Amplifier 3 -R112- MMI, from 11/03/2008 .
- Removing and installing, refer to Antenna Amplifier 3 -R112-, REMOVING AND INSTALLING, CAN, AVANT
- Antenna Amplifier 4 -R113-, MMI
- Connector assignment (through 11/03/2008), refer to ANTENNA AMPLIFIER CONNECTOR ASSIGNMENT, AVANT => .
- Connector assignment, from 11/03/2008, refer to ANTENNA AMPLIFIER CONNECTOR ASSIGNMENT, AVANT => .
- Removing and installing, refer to Antenna Amplifier 3 -R112-, REMOVING AND INSTALLING, MMI, AVANT
- Screw
- 2 Nm
