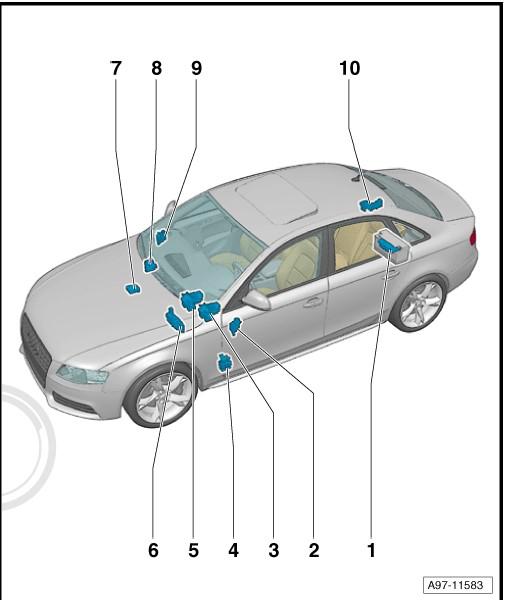

Overview - Fuse Locations
WARNING: This page does not describe the selected car, but rather 18 other vehicles, including the 2016 Audi S4, 2016 Audi A4 Quattro, 2016 Audi A4, 2015 Audi S4, and 2015 Audi A4 Quattro. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of AUDI OF AMERICA, LLC
| 1 |
Fuse Panel A |
| 2 |
Fuse Panel C SC |
| 3 |
Fuse on Electrical System Control Module |
| 4 |
6 Pin connector station A-pillar drivers side |
| 5 |
3 Pin Relay/Fuse Panel |
| 6 |
Fuse panel B SB |
| 7 |
Fuses on Terminal 30 wire junction 2 TV22 |
| 8 |
6 Pin connector station A-pillar front passenger side |
| 9 |
Fuse panel D SD |
| 10 |
Fuse Panel F SF |
Courtesy of AUDI OF AMERICA, LLC

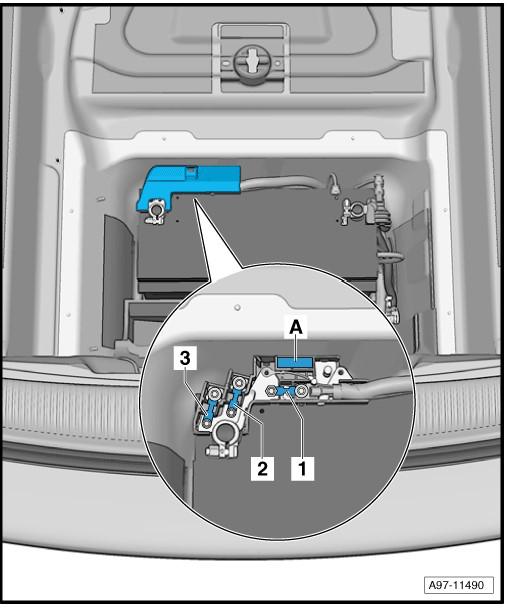

| A |
Battery Interrupt Igniter |
| 1 |
Fuse 1 SA1 |
| 2 |
Fuse 2 SA2 |
| 3 |
Fuse 3 SA3 |
Courtesy of AUDI OF AMERICA, LLC

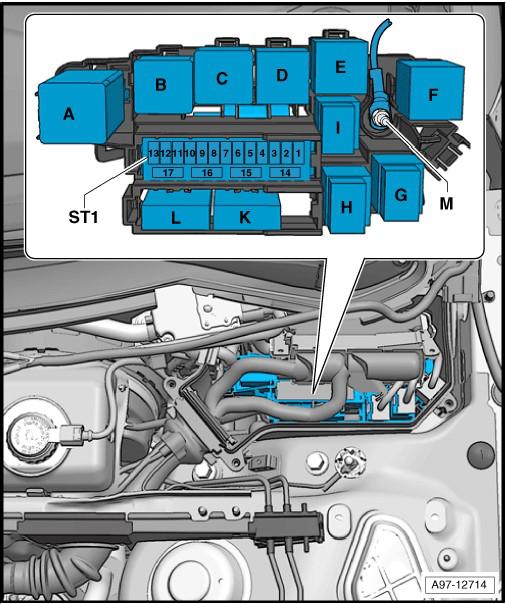

| No |
Designation in Diagram |
Nominal Value |
Terminal |
| 1 |
Fuse 1 (on fuse panel B) SB1 |
15A |
30 |
| 2 |
Fuse 2 (on fuse panel B) SB2 |
5A |
87 |
| 3 |
Fuse 3 (on fuse panel B) SB3 |
5A |
15 |
| 4 |
Fuse 4 (on fuse panel B) SB4 |
5A |
30 |
| 5 |
Fuse 5 (on fuse panel B) SB5 |
5-10A |
87 |
| 6 |
Fuse 6 (on fuse panel B) SB6 |
15A |
87 |
| 7 |
Fuse 7 (on fuse panel B) SB7 |
10A |
87 |
| 8 |
Fuse 8 (on fuse panel B) SB8 |
5-15A |
87 |
| 9 |
Fuse 9 (on fuse panel B) SB9 |
5A |
87 |
| 10 |
Fuse 10 (on fuse panel B) SB10 |
5-15A |
87 |
| 11 |
Fuse 11 (on fuse panel B) SB11 |
5A |
87 |
| 12 |
Fuse 12 (on fuse panel B) SB12 |
5A |
87 |
| 13 |
Fuse 13 (on fuse panel B) SB13 |
15A |
- |
| 14 |
Fuse 14 (on fuse panel B) SB14 |
5-30A |
87 |
| 15 |
Fuse 15 (on fuse panel B) SB15 |
5-20A |
87 |
| 16 |
Fuse 16 (on fuse panel B) SB16 |
15-25A |
87 |
| 17 |
Fuse 17 (on fuse panel B) SB17 |
15-20A |
87 |

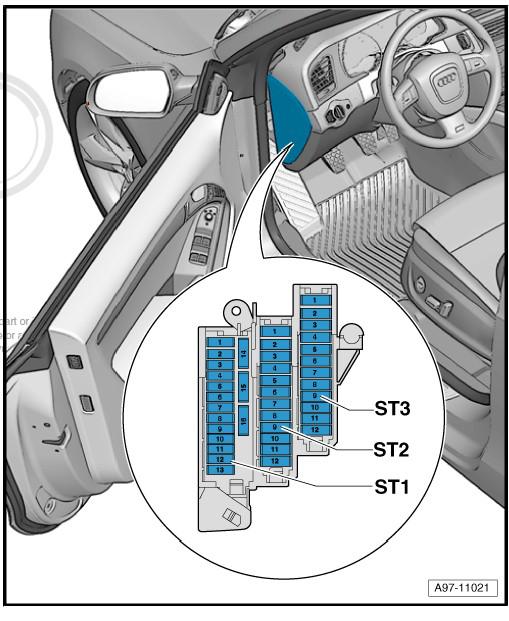

Courtesy of AUDI OF AMERICA, LLC FUSE PANEL C ST1 FUSE LOCATION (BLACK)
| No |
Designation in Diagram |
Nominal Value |
Terminal |
| 1 |
Fuse 1 (on fuse panel C) SC1 |
5A |
15 |
| 2 |
Fuse 2 (on fuse panel C) SC2 |
not used |
- |
| 3 |
Fuse 3 (on fuse panel C) SC3 |
5A |
15 |
| 4 |
Fuse 4 (on fuse panel C) SC4 |
10A |
15 |
| 5 |
Fuse 5 (on fuse panel C) SC5 |
5A |
15 |
| 6 |
Fuse 6 (on fuse panel C) SC6 |
5A |
15 |
| 7 |
Fuse 7 (on fuse panel C) SC7 |
5A |
15 |
| 8 |
Fuse 8 (on fuse panel C) SC8 |
5A |
15 |
| 9 |
Fuse 9 (on fuse panel C) SC9 |
5A |
15 |
| 10 |
Fuse 10 (on fuse panel C) SC10 |
5A |
15 |
| 11 |
Fuse 11 (on fuse panel C) SC11 |
5A |
15 |
| 12 |
Fuse 12 (on fuse panel C) -SC12 |
5A |
15 |
| 13 |
Fuse 13 (on fuse panel C) -SC13 |
5A |
15 |
| 14 |
Fuse 14 (on fuse panel C) -SC14- |
5A |
15 |
| 15 |
Fuse 15 (on fuse panel C) -SC15 |
25A |
15 |
| 16 |
Fuse 16 (on fuse panel C) -SC16 |
40A |
15 |
FUSE PANEL C ST2 FUSE LOCATION (BROWN)
| No. |
Designation in Diagram |
Nominal Value |
Terminal |
| 1 |
Fuse 1 (on fuse panel C) -SC1 |
5A |
15 |
| 2 |
Fuse 2 (on fuse panel C) -SC2- |
5A |
87 |
| 3 |
Fuse 3 (on fuse panel C) -SC3- |
20-25A |
87 |
| 4 |
Fuse 4 (on fuse panel C) -SC4- |
10A |
15 |
| 5 |
Fuse 5 (on fuse panel C) -SC5 |
15-30A |
30 |
| 6 |
Fuse 6 (on fuse panel C) -SC6- |
10A |
30 |
| 7 |
Fuse 7 (on fuse panel C) -SC7- |
25A |
30 |
| 8 |
Fuse 8 (on fuse panel C) -SC8- |
30A |
30 |
| 9 |
Fuse 9 (on fuse panel C) -SC9- |
30A |
30 |
| 10 |
Fuse 10 (on fuse panel C) -SC10- |
25A |
30 |
| 11 |
Fuse 11 (on fuse panel C) -SC11- |
15A |
30 |
| 12 |
Fuse 12 (on fuse panel C) -SC12- |
5A |
30 |
FUSE PANEL C ST3 FUSE LOCATION (RED)
| No. |
Designation in Diagram |
Nominal Value |
Terminal |
| 1 |
Fuse 1 (on fuse panel C) -SC1- |
Not used |
- |
| 2 |
Fuse 2 (on fuse panel C) -SC2- |
Not used |
- |
| 3 |
Fuse 3 (on fuse panel C) -SC3- |
10A |
30 |
| 4 |
Fuse 4 (on fuse panel C) -SC4- |
35A |
30 |
| 5 |
Fuse 5 (on fuse panel C) -SC5- |
Not used |
- |
| 6 |
Fuse 6 (on fuse panel C) -SC6- |
35A |
30 |
| 7 |
Fuse 7 (on fuse panel C) -SC7- |
20A |
30 |
| 8 |
Fuse 8 (on fuse panel C) -SC8- |
30A |
30 |
| 9 |
Fuse 9 (on fuse panel C) -SC9- |
20A |
30 |
| 10 |
Fuse 10 (on fuse panel C) -SC10- |
30A |
30 |
| 11 |
Fuse 11 (on fuse panel C) -SC11- |
20A |
30 |
| 12 |
Fuse 12 (on fuse panel C) -SC12- |
5A |
30 |

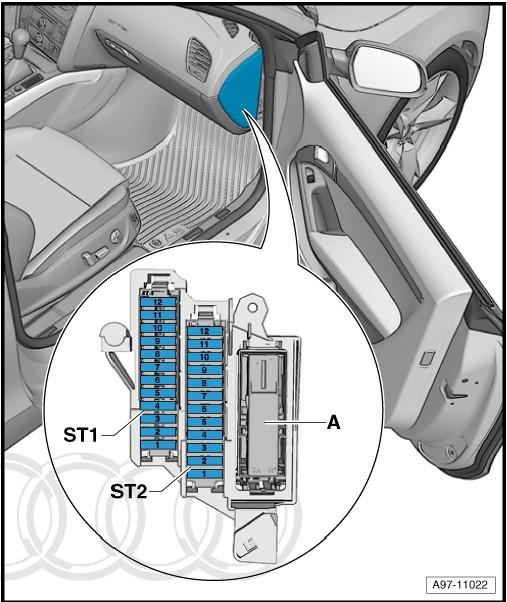

Courtesy of AUDI OF AMERICA, LLC FUSE PANEL D ST1 FUSE LOCATION (BLACK)
| No |
Designation in Diagram |
Nominal Value |
Terminal |
| 1 |
Fuse 1 (on fuse panel D) -SD1- |
Not used |
- |
| 2 |
Fuse 2 (on fuse panel D) -SD2- |
Not used |
- |
| 3 |
Fuse 3 (on fuse panel D) -SD3- |
Not used |
- |
| 4 |
Fuse 4 (on fuse panel D) -SD4- |
Not used |
- |
| 5 |
Fuse 5 (on fuse panel D) -SD5- |
5A |
15 |
| 6 |
Fuse 6 (on fuse panel D) -SD6- |
5A |
15 |
| 7 |
Fuse 7 (on fuse panel D) -SD7- |
5A |
15 |
| 8 |
Fuse 8 (on fuse panel D) -SD8- |
5A |
15 |
| 9 |
Fuse 9 (on fuse panel D) -SD9- |
5A |
15 |
| 10 |
Fuse 10 (on fuse panel D) -SD10- |
Not used |
- |
| 11 |
Fuse 11 (on fuse panel D) -SD11- |
Not used |
- |
| 12 |
Fuse 12 (on fuse panel D) -SD12- |
Not used |
- |
FUSE PANEL D ST2 FUSE LOCATION (BROWN)
| No |
Designation in Diagram |
Nominal Value |
Terminal |
| 1 |
Fuse 1 (on fuse panel D) -SD1- |
5A |
30 |
| 2 |
Fuse 2 (on fuse panel D) -SD2- |
5A |
30 |
| 3 |
Fuse 3 (on fuse panel D) -SD3- |
5-20A |
30 |
| 4 |
Fuse 4 (on fuse panel D) -SD4- |
5A |
30 |
| 5 |
Fuse 5 (on fuse panel D) -SD5- |
5A |
30 |
| 6 |
Fuse 6 (on fuse panel D) -SD6- |
5A |
30 |
| 7 |
Fuse 7 (on fuse panel D) -SD7- |
5A |
- |
| 8 |
Fuse 8 (on fuse panel D) -SD8- |
40A |
30 |
| 9 |
Fuse 9 (on fuse panel D) -SD9- |
5A |
30 |
| 10 |
Fuse 10 (on fuse panel D) -SD10- |
10A |
30 |
| 11 |
Fuse 11 (on fuse panel D) -SD11- |
10A |
30 |
| 12 |
Fuse 12 (on fuse panel D) -SD12- |
5A |
30 |

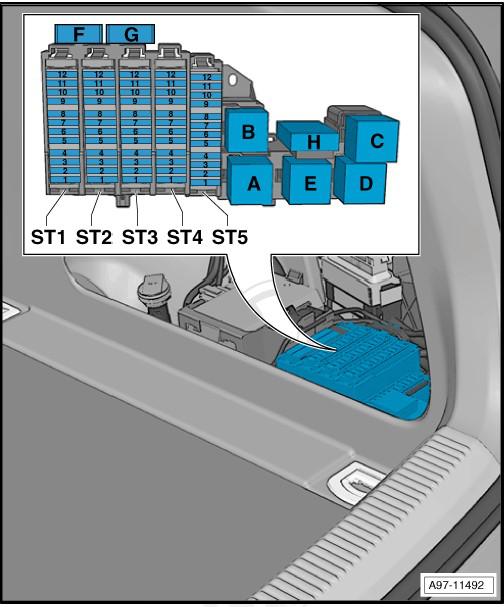

Courtesy of AUDI OF AMERICA, LLC FUSE PANEL F ST1 FUSE LOCATION (BLACK)
| No. |
Designation in Diagram |
Nominal Value |
Terminal |
| 1 |
Fuse 1 (on fuse panel F) -SF1- |
Not used |
- |
| 2 |
Fuse 2 (on fuse panel F) -SF2- |
Not used |
- |
| 3 |
Fuse 3 (on fuse panel F) -SF3- |
15-25A |
30 |
| 4 |
Fuse 4 (on fuse panel F) -SF4- |
15A |
30 |
| 5 |
Fuse 5 (on fuse panel F) -SF5- |
5-15A |
30 |
| 6 |
Fuse 6 (on fuse panel F) -SF6- |
3A |
15 |
| 7 |
Fuse 7 (on fuse panel F) -SF7- |
20A |
30 |
| 8 |
Fuse 8 (on fuse panel F) -SF8- |
10A |
30 |
| 9 |
Fuse 9 (on fuse panel F) -SF9- |
10A |
30 |
| 10 |
Fuse 10 (on fuse panel F) -SF10- |
10A |
30 |
| 11 |
Fuse 11 (on fuse panel F) -SF11- |
10A |
30 |
| 12 |
Fuse 12 (on fuse panel F) -SF12- |
Not used |
- |
FUSE PANEL F ST2 FUSE LOCATION (BLACK)
| No |
Designation In Diagram |
Nominal Value |
Terminal |
| 1 |
Fuse 1 (on fuse panel F) -SF1- |
30A |
30 |
| 2 |
Fuse 2 (on fuse panel F) -SF2- |
15A |
30 |
| 3 |
Fuse 3 (on fuse panel F) -SF3- |
20A |
30 |
| 4 |
Fuse 4 (on fuse panel F) -SF4- |
20A |
30 |
| 5 |
Fuse 5 (on fuse panel F) -SF5- |
5A |
30 |
| 6 |
Fuse 6 (on fuse panel F) -SF6- |
15A |
30 |
| 7 |
Fuse 7 (on fuse panel F) -SF7- |
30A |
30 |
| 8 |
Fuse 8 (on fuse panel F) -SF8- |
30A |
30 |
| 9 |
Fuse 9 (on fuse panel F) -SF9- |
35A |
30 |
| 10 |
Fuse 10 (on fuse panel F) -SF10- |
30A |
30 |
| 11 |
Fuse 11 (on fuse panel F) -SF11- |
20A |
30 |
| 12 |
Fuse 12 (on fuse panel F) -SF12- |
5A |
30 |
FUSE PANEL F ST3 FUSE LOCATION (BROWN)
| No |
Designation in Diagram |
Nominal Value |
Terminal |
| 1 |
Fuse 1 (on fuse panel F) -SF1- |
30A |
30 |
| 2 |
Fuse 2 (on fuse panel F) -SF2- |
20A |
30 |
| 3 |
Fuse 3 (on fuse panel F) -SF3- |
40A |
30 |
| 4 |
Fuse 4 (on fuse panel F) -SF4- |
30A |
30 |
| 5 |
Fuse 5 (on fuse panel F) -SF5- |
25A |
30 |
| 6 |
Fuse 6 (on fuse panel F) -SF6- |
30A |
30 |
| 7 |
Fuse 7 (on fuse panel F) -SF7- |
30A |
30 |
| 8 |
Fuse 8 (on fuse panel F) -SF8- |
30A |
30 |
| 9 |
Fuse 9 (on fuse panel F) -SF9- |
30A |
30 |
| 10 |
Fuse 10 (on fuse panel F) -SF10- |
5A |
30 |
| 11 |
Fuse 11 (on fuse panel F) -SF11- |
30A |
30 |
| 12 |
Fuse 12 (on fuse panel F) -SF12- |
5A |
30 |
FUSE PANEL F ST4 FUSE LOCATION (RED)
| No |
Designation in Diagram |
Nominal Value |
Terminal |
| 1 |
Fuse 1 (on fuse panel F) -SF1- |
Not used |
- |
| 2 |
Fuse 2 (on fuse panel F) -SF2- |
Not used |
- |
| 3 |
Fuse 3 (on fuse panel F) -SF3- |
Not used |
- |
| 4 |
Fuse 4 (on fuse panel F) -SF4- |
Not used |
- |
| 5 |
Fuse 5 (on fuse panel F) -SF5- |
Not used |
- |
| 6 |
Fuse 6 (on fuse panel F) -SF6- |
Not used |
- |
| 7 |
Fuse 7 (on fuse panel F) -SF7- |
Not used |
- |
| 8 |
Fuse 8 (on fuse panel F) -SF8- |
Not used |
- |
| 9 |
Fuse 9 (on fuse panel F) -SF9- |
Not used |
- |
| 10 |
Fuse 10 (on fuse panel F) -SF10- |
Not used |
- |
| 11 |
Fuse 11 (on fuse panel F) -SF11- |
Not used |
- |
| 12 |
Fuse 12 (on fuse panel F) -SF12- |
Not used |
- |
FUSE PANEL F ST5 FUSE LOCATION (BLACK)
| No |
Designation in Diagram |
Nominal Value |
Terminal |
| 1 |
Fuse 1 (on fuse panel F) -SF1- |
15A |
30 |
| 2 |
Fuse 2 (on fuse panel F) -SF2- |
5A |
30 |
| 3 |
Fuse 3 (on fuse panel F) -SF3- |
30A |
30 |
| 4 |
Fuse 4 (on fuse panel F) -SF4- |
7.5A |
30 |
| 5 |
Fuse 5 (on fuse panel F) -SF5- |
5A |
30 |
| 6 |
Fuse 6 (on fuse panel F) -SF6- |
5A |
30 |
| 7 |
Fuse 7 (on fuse panel F) -SF7- |
30A |
30 |
| 8 |
Fuse 8 (on fuse panel F) -SF8- |
5A |
30 |
| 9 |
Fuse 9 (on fuse panel F) -SF9- |
Not used |
- |
| 10 |
Fuse 10 (on fuse panel F) -SF10- |
Not used |
- |
| 11 |
Fuse 11 (on fuse panel F) -SF11- |
30A |
30 |
| 12 |
Fuse 12 (on fuse panel F) -SF12- |
10A |
30 |
